के ESD ग्राउन्ड केबल आधुनिक इलेक्ट्रोनिक्समा भरपर्दो स्थिर नियन्त्रणको कुञ्जी हो?

2025-10-16

एक युगमा जहाँ इलेक्ट्रोस्टेटिक डिस्चार्ज (ESD) ले चुपचाप संवेदनशील इलेक्ट्रोनिक कम्पोनेन्टहरू र उत्पादन लाइनहरू नष्ट गर्न सक्छ,ESD ग्राउन्ड केबलसुरक्षित डिस्चार्ज मार्गहरू सुनिश्चित गर्नको लागि एक प्रमुख उपकरणको रूपमा खडा छ।

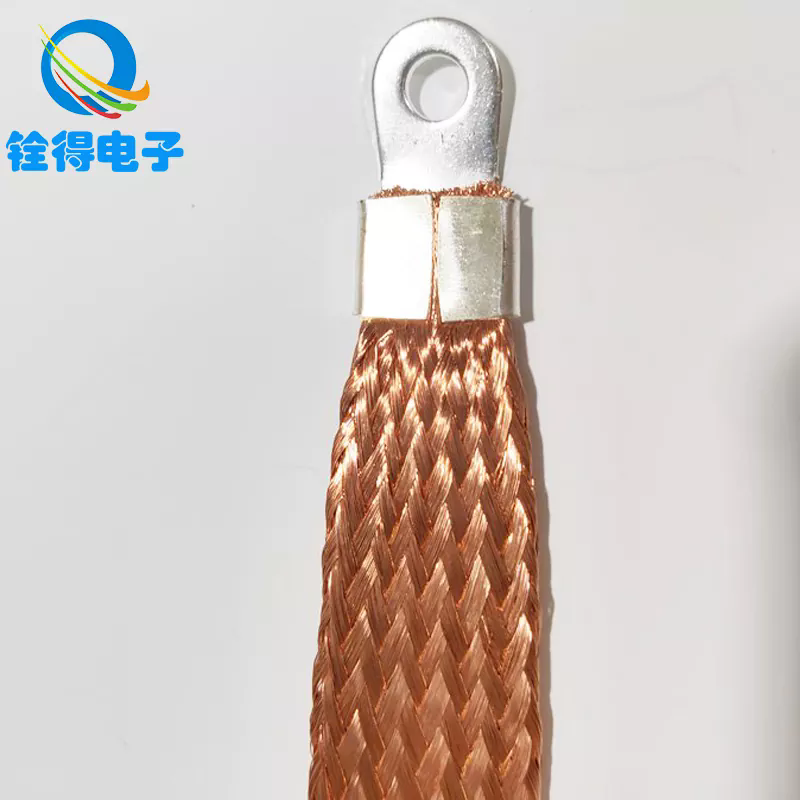

Esd Ground Cable

ESD ग्राउन्ड केबल र कुञ्जी निर्दिष्टीकरण के हो

परिभाषा र उद्देश्य

एESD ग्राउन्ड केबल(ईएसडी ग्राउन्डिङ लीड वा स्थिर डिस्चार्ज केबल पनि भनिन्छ) एक प्रवाहकीय केबल हो जसले वर्कबेन्च, नाडी स्ट्र्याप, आयनाइजर फ्रेम, वा ESD म्याटलाई परिभाषित ग्राउन्डिङ पोइन्टमा जोड्छ। यसको कार्य भनेको स्थिर चार्जहरू सुरक्षित रूपमा जमिनमा फैलाउनको लागि कम-प्रतिरोधी मार्ग प्रदान गर्नु हो, अनियन्त्रित इलेक्ट्रोस्टेटिक डिस्चार्ज घटनाहरूलाई रोक्न जसले कम्पोनेन्टहरूलाई क्षति पुर्‍याउन सक्छ वा खराबीहरू निम्त्याउन सक्छ।

ESD ग्राउन्ड केबलको कोर प्यारामिटरहरू

त्यस्ता केबलहरू चयन वा मूल्याङ्कन गर्न प्रयोग गरिने विशिष्ट प्यारामिटरहरू चित्रण गर्ने एउटा मानक विनिर्देश तालिका तल छ:

प्यारामिटर विशिष्ट मान / दायरा महत्व
जमिनको प्रतिरोध 1 MΩ ± 10% (प्रायः 0.75–1.25 MΩ) सुरक्षित रूपमा डिस्चार्ज अनुमति दिँदा वर्तमान सीमा
कन्डक्टर सामग्री टिनसेल तार वा फसेको तामा लचिलोपन र विश्वसनीयता सुनिश्चित गर्दछ
इन्सुलेशन ज्याकेट PVC, सिलिकन, वा PU स्थायित्व, लचिलोपन, र इन्सुलेशन प्रदान गर्दछ
केबल लम्बाइ १ मिटर देखि ३ मिटर (मानक: १.२ मिटर) अपरेटरबाट ग्राउन्ड पोइन्टमा पहुँच सुनिश्चित गर्दछ
कनेक्टर प्रकार ४ एमएम केरा प्लग, एलिगेटर क्लिप, लकिङ ज्याक ग्राउन्डिङ बिन्दुहरूको सम्बन्धमा लचिलोपन
वर्तमान ह्यान्डलिंग धेरै mA सम्म (सुरक्षित डिस्चार्ज) हानि वा स्पार्क बिना निर्वहन सुनिश्चित गर्दछ
तापमान दायरा -10 °C देखि +60 °C (सामान्य) विशिष्ट सम्मेलन कोठा वातावरण भर विश्वसनीयता

यी प्यारामिटरहरू अनुप्रयोग वातावरण, नियामक मापदण्डहरू, र ग्राहक आवश्यकताहरूमा निर्भर हुन सक्छन्।

यस लेखको केन्द्रीय विषयवस्तु

यहाँको मुख्य उद्देश्य व्याख्या गर्नु होकिन एक ESD ग्राउन्ड केबल स्थिर नियन्त्रण को लागी महत्वपूर्ण छ, कसरी छनौट गर्ने, स्थापना गर्ने र यसलाई कायम राख्ने, रभविष्यका प्रवृत्तिहरूले यसको विकासलाई आकार दिइरहेका छन्। थप रूपमा, लेखले दुई साझा प्रश्नहरूको जवाफ दिनेछ र Quande ब्रान्डको समाधानहरू तिर मार्गदर्शन गर्नेछ।

किन ESD ग्राउन्ड केबल मामिलाहरू - फाइदाहरू र भूमिका

किन स्थिर नियन्त्रण महत्त्वपूर्ण छ

  • संवेदनशील इलेक्ट्रोनिक्स सुरक्षा: आधुनिक एकीकृत सर्किटहरू, सतह-माउन्ट यन्त्रहरू, र सेन्सरहरू मिनेट इलेक्ट्रोस्ट्याटिक डिस्चार्जहरू (प्राय: 100 V भन्दा कम) द्वारा नष्ट गर्न सकिन्छ।

  • उपज र गुणस्तर: स्थिर घटनाहरूले अव्यक्त क्षति निम्त्याउन सक्छ, उत्पादन विश्वसनीयता कम गर्न र क्षेत्र विफलता निम्त्याउन सक्छ।

  • सुरक्षा र अनुपालन: धेरै इलेक्ट्रोनिक उत्पादन मापदण्डहरू (जस्तै ANSI/ESD S20.20, IEC 61340) लाई परिभाषित ग्राउन्डिङ मार्ग र प्रतिरोध सीमाहरू आवश्यक पर्दछ।

यसैले, ESD ग्राउन्ड केबल ESD नियन्त्रण कार्यक्रममा एक महत्त्वपूर्ण घटक हो।

उच्च गुणस्तरको ESD ग्राउन्ड केबलका फाइदाहरू

  1. नियन्त्रित डिस्चार्ज: बिल्ट-इन प्रतिरोधक (सामान्यतया 1 MΩ) ले स्थिर बिजुली सुरक्षित, नियन्त्रित दरमा फैलिएको सुनिश्चित गर्दछ, आर्किङ वा स्पार्कको जोखिम कम गर्दछ।

  2. लचिलोपन र मेकानिकल बलियोपन: टिन्सेल वा तामा भित्र अड्किएको साथ, केबुलले झुक्याउँछ र दैनिक पहिरन ठोस कन्डक्टर भन्दा बढी भरपर्दो हुन्छ।

  3. समय संग संगतता: उच्च गुणस्तरको इन्सुलेशनले घर्षण, आर्द्रता र रासायनिक एक्सपोजरको प्रतिरोध गर्दछ, कारखानाको वातावरणमा कार्यसम्पादन संरक्षण गर्दछ।

  4. अन्तरक्रियाशीलता: मानक जडानकर्ताहरू (केरा प्लग, एलिगेटर क्लिप, लकिङ ज्याकहरू) ले केबललाई विभिन्न ग्राउन्डिङ पूर्वाधारहरूसँग उपयुक्त बनाउँछ।

  5. लागत प्रभावकारिता: सक्रिय डिस्चार्ज प्रणाली वा ionizers को तुलनामा, एक निष्क्रिय केबल कम लागत तर स्थिर नियन्त्रण को लागि आधारभूत छ।

ESD नियन्त्रण कार्यक्रममा मुख्य भूमिका

  • अपरेटर र साझा बिन्दु बीचको जडान: नाडीको पट्टा वा एड़ीको पट्टिको लागि, केबलले अपरेटर जमिनको सम्भावनामा रहेको सुनिश्चित गर्दछ।

  • म्याट वा उपकरणबाट पृथ्वीको जमीनमा लिङ्क गर्नुहोस्: ESD म्याट वा कार्य सतहहरू सुविधा मैदानमा चार्ज लैजान त्यस्ता केबलहरूमा निर्भर हुन्छन्।

  • ब्याकअप र रिडन्डन्सी: जटिल ESD प्रणालीहरूमा, धेरै ग्राउन्डिङ पथहरूले एकल-बिन्दु विफलताहरू कम गर्दछ।

गुणस्तर र अनुपालन परिप्रेक्ष्यबाट, ESD ग्राउन्ड केबल निर्दिष्ट वा प्रमाणीकरणमा लापरवाहीले सम्पूर्ण स्थिर नियन्त्रण कार्यक्रमलाई कमजोर पार्न सक्छ।

ESD ग्राउन्ड केबल कसरी छनौट गर्ने, स्थापना गर्ने र मर्मत गर्ने

सही केबल छनोट गर्दै (कसरी)

ESD ग्राउन्ड केबल चयन गर्दा, निम्न चरणहरू विचार गर्नुहोस्:

  • प्रतिरोध आवश्यकता प्रमाणित गर्नुहोस्: केबल 1 MΩ (वा सान्दर्भिक मापदण्ड अनुसार) को सहिष्णुतामा मिल्छ वा छ भनी सुनिश्चित गर्नुहोस्।

  • कनेक्टर प्रकार चयन गर्नुहोस्: आफ्नो उपकरणसँग मिल्दो कनेक्टरहरू छनौट गर्नुहोस् (केरा प्लग, लकिङ ज्याक, एलिगेटर क्लिप)।

  • लम्बाइ महत्त्वपूर्ण छ: अत्याधिक ढिलो बिना सजिलो पहुँच गर्न अनुमति दिने लम्बाइ छनोट गर्नुहोस् (१.२ मिटर सामान्य छ)।

  • मेकानिकल डिजाइन जाँच गर्नुहोस्: टिन्सेल वा ब्रेडेड कन्डक्टरले झुकावबाट थकानको प्रतिरोध गर्न मद्दत गर्दछ।

  • इन्सुलेशन स्थायित्व: औद्योगिक वातावरणको लागि राम्रो घर्षण, रासायनिक र तापमान प्रतिरोधी सामग्रीहरू प्रयोग गर्नुहोस्।

  • प्रमाणीकरण र परीक्षण रिपोर्टहरू: निर्माताबाट परीक्षण रिपोर्टहरू (प्रतिरोध, इन्सुलेशन ब्रेकडाउन, पुल बल) अनुरोध गर्नुहोस्।

स्थापना दिशानिर्देशहरू (कसरी)

उचित स्थापना प्रभावकारिताको लागि कुञ्जी हो:

  1. पहिले नाडीको पट्टा वा चटाईमा केबल जडान गर्नुहोस्, त्यसपछि साझा आधार बिन्दुमा।

  2. साझा बिन्दु सुरक्षित गर्नुहोस्एक ज्ञात पृथ्वी जमीन वा ग्राउन्डिंग बस बारमा।

  3. तीखो झुकाव वा kinks बेवास्ता गर्नुहोस्- तनाव कम गर्न केबलहरूमा हल्का लूपहरू हुनुपर्छ।

  4. उच्च भोल्टेज वा शोर लाइनहरूबाट टाढाको मार्गविद्युतीय हस्तक्षेपबाट बच्न।

  5. आवधिक परीक्षण गर्नुहोस्, सामान्यतया मासिक वा त्रैमासिक, निरन्तरता र प्रतिरोध पुष्टि गर्न।

  6. बिग्रिएको वा जीर्ण केबलहरू बदल्नुहोस्तुरुन्तै - सानो ब्रेक वा इन्सुलेशन क्र्याकले पनि केबललाई प्रभावहीन बनाउन सक्छ।

मर्मत र प्रमाणीकरण (कसरी)

  • एक प्रयोग गर्नुहोस्ESD बेंच प्रतिरोध परीक्षकअपरेटर वा म्याट र साझा बिन्दु बीचको प्रतिरोध मापन गर्न।

  • मापन गरिएको प्रतिरोध सहिष्णुता भित्र रहनु पर्छ (जस्तै 0.9–1.2 MΩ)।

  • ज्याकेटलाई काट्ने, घर्षण वा विकृतिको लागि निरीक्षण गर्नुहोस्।

  • आन्तरिक तार टुटेको संकेतहरू (अन्तर-अन्तर निरन्तरता) हेर्नको लागि केबललाई बिस्तारै फ्लेक्स गर्नुहोस्।

  • प्रत्येक परीक्षण कागजात गर्नुहोस् - गुणस्तर र अडिट व्यवस्थाहरू अन्तर्गत ट्रेसिबिलिटी महत्त्वपूर्ण छ।

साझा अनुप्रयोगहरू

  • इलेक्ट्रोनिक्स असेंबली लाइनहरू: प्रत्येक अपरेटर स्टेशन (नाडी पट्टा) वा वर्कस्टेशन चटाई को लागी।

  • बेन्चहरू मर्मत र पुन: कार्य गर्नुहोस्: सोल्डरिङ, निरीक्षण, र ह्यान्डलिङ समयमा सुरक्षा।

  • क्लीनरूम र अर्धचालक फैबहरू: जहाँ स्थिर नियन्त्रण उपजको लागि महत्वपूर्ण छ।

  • प्रयोगशाला र आर एन्ड डी प्रयोगशालाहरू: प्रोटोटाइप र परिक्षण वातावरण को लागी।

  • प्याकेजिङ्ग र ESD-सुरक्षित ढुवानी क्षेत्रहरू: प्रवाहकीय ट्रे र यातायात प्रणालीहरू ग्राउन्ड गर्न।

भावी प्रवृत्ति, चुनौती र एकीकरण

विकसित मानक र अनुपालन

मानकहरू जस्तैIEC 61340रANSI/ESD S20.20बढ्दो कडा प्रमाणीकरण, ट्रेसबिलिटी, र अडिट अनुपालनको माग गर्दछ। निर्माता र प्रयोगकर्ताहरूले अधिक बारम्बार अडिटहरूको सामना गर्नेछन् र उचित ग्राउन्डिङ अभ्यासहरूको दस्तावेज प्रमाण देखाउन आवश्यक छ। ESD ग्राउन्ड केबलले विकसित प्रतिरोध सहिष्णुता र सामग्री सुरक्षा आवश्यकताहरू पूरा गर्नुपर्छ।

स्मार्ट र डिजिटल निगरानी

केबलहरूको अर्को पुस्ता समावेश हुन सक्छइम्बेडेड सेन्सर वा स्मार्ट चिप्सकेबल अखण्डता, प्रतिरोध बहाव, र उपयोग चक्र निगरानी गर्न। यी "स्मार्ट केबलहरू" ले मर्मत प्रणालीहरूलाई सचेत गराउनेछ यदि प्रतिरोध दायरा बाहिर जान्छ वा मेकानिकल क्षति नजिक छ भने।

सामग्री र स्थायित्व सुधार

मा अग्रिमन्यानो-सामग्री, उच्च प्रदर्शन बहुलक, र थप लचिलो कन्डक्टरहरू (जस्तै सिल्भर-प्लेटेड टिन्सेल, कार्बन नानोट्यूब कम्पोजिटहरू) ले जीवनकाललाई उच्च धकेल्नेछ, लचिलोपन सुधार गर्नेछ, र कठोर वातावरणमा असफलता दरहरू कम गर्नेछ।

IoT र MES प्रणालीहरूसँग एकीकरण

पूर्ण रूपमा डिजिटलीकृत कारखानाहरूमा, प्रत्येक ग्राउन्डिङ केबलले आईडी वा सिग्नल बोक्न सक्छ जसले यसलाई लिङ्क गर्दछनिर्माण कार्यान्वयन प्रणाली (MES)। यसले वास्तविक समयमा मर्मत अन्तराल, अपरेटर अनुपालन, र स्थिर नियन्त्रण स्वास्थ्यमा दृश्यता दिन्छ।

पार गर्न चुनौतिहरु

  • सन्तुलनलागत बनाम उन्नत सुविधाहरू: स्मार्ट केबल समाधानहरूले लागत बढाउन सक्छ, कम मार्जिन क्षेत्रहरूमा अपनाउनलाई असर गर्छ।

  • वातावरणीय तनाव र पहिरन: उच्च आर्द्रता, रासायनिक जोखिम, र घर्षण निरन्तर खतराहरू छन्।

  • प्रयोगकर्ता अनुपालन: शीर्ष-स्तरीय केबलहरूसँग पनि, अनुचित जडान वा प्रयोगकर्ता निरीक्षणले कार्यसम्पादनलाई कमजोर बनाउँछ।

बारम्बार सोधिने प्रश्नहरू (FAQ)

Q1: ESD ग्राउन्ड केबलमा सामान्यतया कस्तो प्रतिरोध हुनुपर्छ?
A1: विशिष्ट लक्ष्य हो1 MΩ ± 10%(अर्थात् 0.9 MΩ देखि 1.1 MΩ)। यो प्रतिरोधकले स्थिरलाई भुइँमा प्रवाह गर्न अनुमति दिँदा डिस्चार्ज करेन्टलाई सुरक्षित रूपमा सीमित गर्दछ। केही सेटअपहरूमा, ०.७५–१.२५ MΩ को सहिष्णुता ब्यान्ड स्वीकार्य हुन्छ, मानक वा ग्राहकको आवश्यकतामा निर्भर हुन्छ।

Q2: ESD ग्राउन्ड केबल कति पटक परीक्षण वा प्रतिस्थापन गर्नुपर्छ?
A2: परीक्षण कम्तिमा हुनुपर्दछमासिक वा त्रैमासिक, तपाइँको गुणस्तर शासन र अडिट आवृत्ति मा निर्भर गर्दछ। यदि मापन सहिष्णुताबाट बाहिर गयो वा ज्याकेटले क्षति देखाउँछ (कट, घर्षण, विकृति), केबल हुनुपर्छ।तुरुन्तै प्रतिस्थापन। मेकानिकल थकान वा झुकावको समयमा अवरोध निरन्तरता एक विफलता संकेत हो।

सारांश र ब्रान्ड परिचय

दESD ग्राउन्ड केबलकुनै पनि प्रभावकारी स्थिर नियन्त्रण कार्यक्रममा आधारभूत, तर प्रायः अन्डररेट गरिएको तत्व हो। बुझ्दैकेयो हो,किनयो उत्पादनको उपज, विश्वसनीयता, र सुरक्षाको लागि महत्त्वपूर्ण छ, रकसरीचयन गर्न, स्थापना गर्न, परीक्षण गर्न, र यसलाई एक बलियो ESD रणनीतिको मेरुदण्ड बनाउँछ। अगाडि हेर्दै, स्मार्ट केबल एकीकरण, IoT जडान, उन्नत सामग्री, र कडा मापदण्डहरूले यस प्रविधिको विकासलाई आकार दिनेछ।

कहिलेESD ग्राउन्डिङ समाधानहरूको पूर्ण स्पेक्ट्रम प्रदान गर्दछ — टिकाऊ, प्रमाणित ESD ग्राउन्ड केबलहरू लामो जीवनको लागि डिजाइन गरिएको, लगातार प्रदर्शन, र उन्नत उत्पादन प्रणालीहरूमा सिमलेस एकीकरण सहित। अनुकूलित विनिर्देशहरू, प्राविधिक समर्थन, वा खरीद सोधपुछका लागि,हामीलाई सम्पर्क गर्नुहोस्.
