किन तामाको ब्रेडेड तार तपाईले सोच्नु भन्दा बढी महत्त्वपूर्ण छ?

सार

तामा ब्रेडेड तारहरूसरल देखिन्छ — धेरै स-साना स्ट्रेन्डहरू समतल वा ट्युबुलर वेणीमा बुनेका छन् — तर तिनीहरू चौराहेमा बस्छन् विद्युत प्रदर्शन र यांत्रिक वास्तविकता। यदि तपाईंले महिनौंको कम्पन पछि ग्राउन्डिङ स्ट्र्याप स्न्याप देख्नुभएको छ भने, क्याबिनेट तातो भएको हेर्नुभयो बन्ड बिन्दुमा, वा निरीक्षणको क्रममा "गायब" हुने बीच-बीचमा हुने EMI मुद्दाहरू, मूल कारण प्रायः ब्रेड छनौटमा रहन्छ, समाप्ति विधि, र सतह सम्पर्क गुणस्तर।

यस गाइडमा, तपाईंले ब्रेडेड तामालाई ठोस कन्डक्टरहरू भन्दा के फरक बनाउँछ, कसरी ब्रेड निर्माणलाई तपाईंको प्रयोगको केससँग मिलाउने भन्ने कुरा सिक्नुहुनेछ, खरीदमा के अनुरोध गर्ने (त्यसैले तपाईले अनुमान गरिरहनु भएको छैन), र कसरी सबैभन्दा सामान्य स्थापना गल्तीहरूबाट बच्ने जसले राम्रो ब्रेडलाई एकमा परिणत गर्दछ। खराब जडान।

सामग्रीको तालिका

रूपरेखा

1. ब्रेड आवश्यकताहरूमा वास्तविक-विश्व दुखाइ बिन्दुहरू अनुवाद गर्नुहोस्
2. ब्रेड संरचना बुझ्नुहोस् र किन यो ठोस तार भन्दा फरक व्यवहार गर्दछ
3. वातावरण र गतिमा आधारित प्लेटिङ, ज्यामिति, र समाप्ति छनौट गर्नुहोस्
4. सप्लायरलाई पछाडि र पछाडि कम गर्नको लागि एक साधारण विशिष्ट चेकलिस्ट प्रयोग गर्नुहोस्
5. प्रतिरोध कम र विश्वसनीयता उच्च राख्न सही रूपमा स्थापना गर्नुहोस्

कपर ब्रेडेड तारहरूले के समस्याहरू समाधान गर्छन्?

धेरै खरीददारहरू सोचेर सुरु गर्दैनन् "मलाई चाहिन्छतामा ब्रेडेड तारहरू।" तिनीहरू समस्याको साथ सुरू गर्छन्:

• कम्पन र आन्दोलन:ठोस कन्डक्टर थकान। ब्रेडहरू फ्लेक्स हुन्छन् र धेरै स्ट्र्यान्डहरूमा तनाव वितरण गर्छन्।
• ग्राउन्डिङ र बन्धन विश्वसनीयता:एक चोटी एक कम प्रतिबाधा बाटो सिर्जना गर्न सक्छ जब स्थापना र ठीक तरिकाले समाप्त।
• जडान बिन्दुहरूमा तातो ठाउँहरू:खराब सम्पर्क क्षेत्र, गलत लग/क्रिम्प, वा कम आकारको वेणीले गर्मीलाई केन्द्रित गर्न सक्छ।
• EMI र आवाज समस्याहरू:निश्चित ग्राउन्डिङ/बन्डिङ र शिल्डिङ सन्दर्भहरूमा, ब्रेडहरूले उच्च-फ्रिक्वेन्सी हस्तक्षेप मार्गहरू व्यवस्थापन गर्न मद्दत गर्दछ।
• संक्षारक वा आर्द्र वातावरण:गलत सतह फिनिशले अक्सिडाइज गर्न सक्छ, प्रतिरोध बढाउँछ र आकस्मिक गल्तीहरू निम्त्याउन सक्छ।
• खरिद अन्योल:"ब्रेड चौडाई" एक्लै प्रदर्शन परिभाषित गर्दैन; निर्माण र समाप्ति जत्तिकै महत्त्वपूर्ण छ।

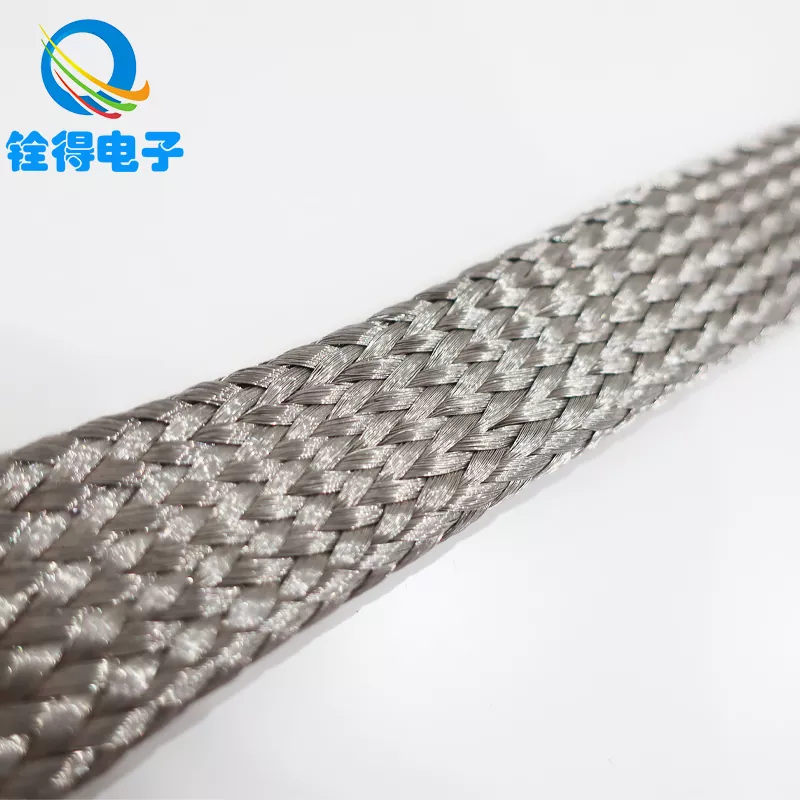

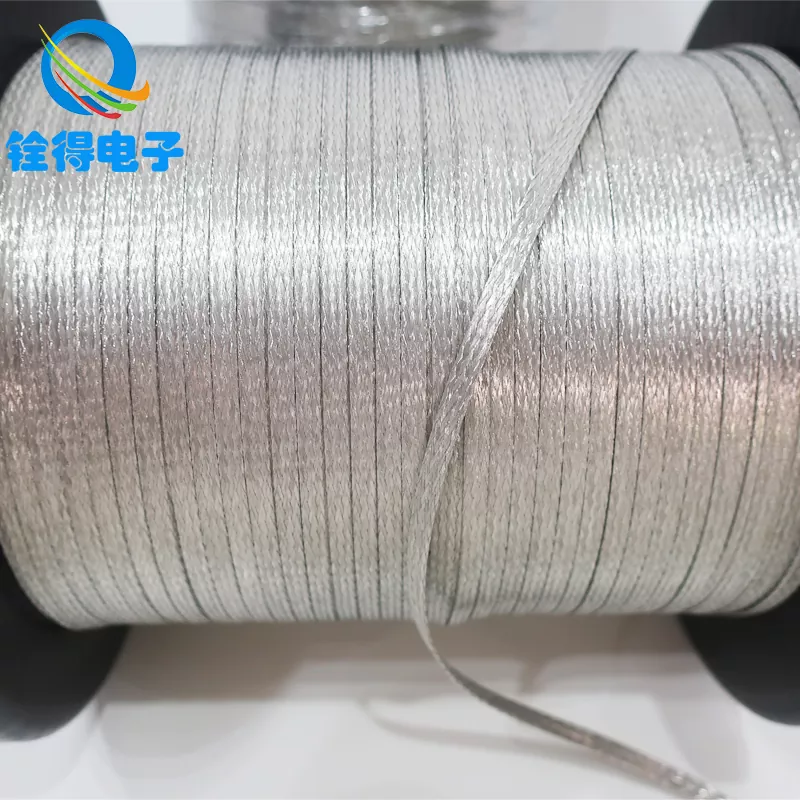

कपर ब्रेडेड तारहरू के हुन् र तिनीहरू कसरी बनाइन्छ?

तामा ब्रेडेड तारहरूधेरै राम्रो तामाको तारबाट बुनेका छन्। त्यो संरचनाले दुई व्यावहारिक फाइदाहरू सिर्जना गर्दछ:लचिलोपन(ब्रेड एक बिन्दुमा तनाव केन्द्रित नगरी सर्छ) रअनावश्यकता(धेरै स्ट्र्यान्डहरूले हाल र लोड साझा गर्छन्)।

तर "ब्रेड" एक चीज होइन। यहाँ मुख्य निर्माण चरहरू छन् जसले प्रदर्शन परिवर्तन गर्दछ:

• स्ट्र्यान्ड व्यास र गणना:फाइन स्ट्र्यान्डहरू सामान्यतया राम्रो फ्लेक्स हुन्छ; थप strands वर्तमान साझेदारी र स्थायित्व सुधार गर्न सक्नुहुन्छ।
• ब्रेड ढाँचा र कवरेज:कडा चोटीहरूले प्रायः आकार समात्छन् र राम्रोसँग सम्पर्क गर्छन्; लुजर ब्रेडहरू अधिक लचिलो हुन सक्छन् तर यान्त्रिक रूपमा कम बलियो हुन सक्छन्।
• आकार:ग्राउन्डिङ स्ट्र्यापका लागि फ्ल्याट ब्रेडहरू सामान्य छन्; ट्युबुलर ब्रेडहरू आस्तीन वा विस्तारयोग्य ढालको रूपमा प्रयोग गर्न सकिन्छ निश्चित निर्माणहरूमा।
• सतह समाप्त:बेयर कपर बनाम प्लेटेड विकल्पहरू (प्रायः जंग प्रतिरोध र सोल्डरबिलिटी विचारका लागि छनौट गरिन्छ)।
• समाप्ति विधि:क्रिमिङ, वेल्डिङ, सोल्डरिङ, वा बोल्ट क्ल्याम्प इन्टरफेसहरू—यहाँ धेरै असफलताहरू जन्मिन्छन्।

सुझाव: यदि तपाईंको आपूर्तिकर्ताले "चौडाइ" र "लम्बाइ" मात्र सोध्छ भने, तपाईं सम्भवतः बेमेल अपेक्षाहरू तर्फ जाँदै हुनुहुन्छ। राम्रो विक्रेताले वातावरण, गति, र समाप्तिको बारेमा छलफल गर्नेछ।

तपाईंले तिनीहरूलाई कहाँ प्रयोग गर्नुपर्छ (र तपाईंले कहाँ गर्नु हुँदैन)?

तामा ब्रेडेड तारहरूसामान्यतया छनोट गरिन्छ जब जडानले वर्तमान बोक्नुपर्छ (वा कम प्रतिबाधा बन्धन मार्ग प्रदान गर्दछ) जबकि पनि गति वा कम्पन ह्यान्डलिंग।

सही चोटी कसरी चयन गर्ने

यदि तपाइँ एक खरीद-अनुकूल तरिका चाहानुहुन्छ भनेतामा ब्रेडेड तारहरू, यो चरण-दर-चरण चेकलिस्ट प्रयोग गर्नुहोस्। यसले गन्दा लक्षणहरूलाई स्पष्ट आवश्यकताहरूमा परिणत गर्दछ।

• काम परिभाषित गर्नुहोस्:ग्राउन्डिङ/बन्डिङ स्ट्र्याप, लचिलो कनेक्टर, शिल्डिङ स्लिभ, वा हालको बोक्ने लिङ्क।
• बिजुलीको माग अनुमान गर्नुहोस्:हालको स्तर, कर्तव्य चक्र, र स्वीकार्य तापक्रम वृद्धि (अनुमान नगर्नुहोस् - आफ्नो प्रणाली डेटा प्रयोग गर्नुहोस्)।
• मेकानिकल वास्तविकता वर्णन गर्नुहोस्:निरन्तर कम्पन, कहिलेकाहीं फ्लेक्स, कब्जा आन्दोलन, वा थर्मल विस्तार चक्र।
• आकार छान्नुहोस्:स्ट्र्याप र बन्डिङका लागि फ्ल्याट ब्रेड, स्लिभिङका लागि ट्युबुलर ब्रेड वा निश्चित एसेम्बलीहरूमा विस्तार गर्न मिल्ने कभरेज।
• वातावरणको लागि सतह समाप्त छान्नुहोस्:आर्द्र/नुनिलो हावा, औद्योगिक धुवाँ, वा भित्री सफा क्याबिनेट।
• लक समापन विवरण:लग प्रकार, बोल्ट साइज, प्वाल स्पेसिङ, क्रिम्प/वेल्ड प्रक्रिया, र छेउमा टिनिङ वा फेरुल्स चाहिन्छ।
• योजना संरक्षण:घर्षण आस्तीन, इन्सुलेशन तहहरू, वा तनाव राहत यदि वेणीले तीखो किनारहरूमा रगड्न सक्छ।

सामान्य वेणी विकल्पहरूको लागि तुलना तालिका

तल तपाईले RFQ मा प्रतिलिपि गर्न सक्ने व्यावहारिक तुलना छ। यसले वास्तविक संसारमा के परिवर्तन हुन्छ भन्ने कुरामा केन्द्रित हुन्छ, क्याटलगमा के फरक देखिन्छ भनेर मात्र होइन।

प्रो टिप: आपूर्तिकर्ताहरू तुलना गर्दा, तिनीहरूलाई राज्य निर्माण विवरणहरू सोध्नुहोस् (स्ट्र्यान्ड व्यास/गणना, चोटी कभरेज, र समाप्ति विवरण)। "समान चौडाइ" बराबर प्रदर्शन होइन।

गुणस्तर जाँच र कागजात खरीददारहरूले सोध्नु पर्छ

यदि तपाइँको परियोजना संवेदनशील छ भने - पावर इलेक्ट्रोनिक्स, औद्योगिक उपकरण, रेल, EV सबसिस्टम, वा कुनै सुरक्षा-महत्वपूर्ण भूमि मार्ग - उपचारतामा ब्रेडेड तारहरूजस्तै a कम्पोनेन्ट, वस्तु होइन। यहाँ एक सफा QA अनुरोध सूची छ जुन तपाइँको आपूर्तिकर्तालाई भारी नगरी काम गर्दछ:

• आगमन सामग्री नियन्त्रण:तामा ग्रेड विवरण, प्लेटिङ विवरण (यदि लागू भएमा), र धेरै ट्रेसबिलिटी
• विद्युत प्रमाणीकरण:प्रतिरोध/निरन्तरता जाँच विधि र स्वीकृति मापदण्ड (प्रति लम्बाइ वा प्रति सभा)
• समाप्ति प्रमाणीकरण:क्रिम उचाइ/चौडाइ रेकर्डहरू (यदि क्रिम गरिएको छ), पुल परीक्षण दृष्टिकोण, र दृश्य निरीक्षण मानक
• आयामी नियन्त्रण:चौडाइ/मोटाई सहिष्णुता, प्वाल स्पेसिङ सहिष्णुता (यदि लग्स संग भेला भएमा)
• अनुपालन कागजातहरू:CoC/CoA आवश्यकता अनुसार, र तपाइँको बजार द्वारा अनुरोध गरिएको वातावरणीय अनुपालन कथनहरू
• प्याकेजिङ र ह्यान्डलिङ:ढुवानी/भण्डारणको समयमा kinks, प्रदूषण, र ओक्सीकरण विरुद्ध सुरक्षा

स्थापना गर्ने उत्तम अभ्यासहरू जसले विफलताहरूलाई रोक्छ

सबै भन्दा राम्रो पनितामा ब्रेडेड तारहरूअसफल हुन सक्छ यदि एक पछि विचार जस्तै स्थापित। यी गल्तीहरू हुन् जसले बाधक गल्तीहरू निम्त्याउँछ, ताप, वा प्रारम्भिक मेकानिकल विफलता:

• फोहोर सम्पर्क सतहहरू:पेन्ट, अक्सिडेशन वा तेलले प्रतिरोध बढाउँछ। धातु-बाट-मेटल इन्टरफेस तयार गर्नुहोस्।
• कम सम्पर्क क्षेत्र:फराकिलो ब्रेडमा एउटा सानो धुनेले तातो ठाउँ बनाउन सक्छ। पूर्ण सम्पर्कको लागि उपयुक्त हार्डवेयर प्रयोग गर्नुहोस्।
• समापनको नजिक तीव्र झुकाव:लगमा दायाँ झुक्दा तनाव केन्द्रित हुन्छ - एक कोमल संक्रमण र तनाव राहत छोड्नुहोस्।
• समयको साथ ढीला टोक़:कम्पनले जोडहरूलाई आराम गर्न सक्छ। तपाईंको डिजाइनमा उपयुक्त लक गर्ने विधिहरू प्रयोग गर्नुहोस् र मर्मत चक्रमा पुन: जाँच गर्नुहोस्।
• घर्षण एक्सपोजर:यदि ब्रेड किनारमा रगड्छ भने, सुरक्षात्मक आस्तीन थप्नुहोस् वा यसलाई पुन: घुमाउनुहोस्।
• गलत मार्ग योजना:सम्भव भएसम्म पट्टाहरू छोटो राख्नुहोस् र प्रतिबाधा थप्ने अनावश्यक लूपहरू बेवास्ता गर्नुहोस्।

यदि तपाईंको विफलता मोड "यसले कमिसन गर्दा काम गर्यो तर पछि असफल भयो," स्थापना इन्टरफेसको उपचार गर्नुहोस् (सतह प्रिप + टर्क + हार्डवेयर + तनाव राहत) बिजुली डिजाइन को भाग को रूप मा।

Dongguan Quande Electronics Co., Ltd मा काम गर्नुहुन्छ

यदि तपाईं सोर्सिङ गर्दै हुनुहुन्छतामा ब्रेडेड तारहरूग्राउन्डिङ स्ट्र्यापहरू, बन्डिङ लिङ्कहरू, वा लचिलो जडानहरूका लागि, भरपर्दो नतिजाको लागि द्रुत मार्ग भनेको आपूर्तिकर्ता हो। जसले "इन्जिनियरिङ्" र "प्राप्ति" दुवै बोल्छ।Dongguan Quande इलेक्ट्रोनिक्स कं, लिमिटेडयसको ब्रेडेड तामा उत्पादनहरू व्यावहारिक निर्माण आवश्यकताहरू वरिपरि राख्छ: कन्फिगर योग्य आयामहरू, अनुप्रयोग-संचालित ब्रेड विकल्पहरू, र वास्तविक स्थापना अवरोधहरू फिट हुने एसेम्बली विकल्पहरू।

जब तपाईं पुग्नुहुन्छ, तपाईंले अगाडि तीनवटा कुराहरू साझा गर्नुभयो भने तपाईंले अझ राम्रा सिफारिसहरू (र थोरै संशोधनहरू) प्राप्त गर्नुहुनेछ:

• तपाईको आवेदन:ग्राउन्ड स्ट्र्याप, लचिलो कनेक्टर, बन्डिङ स्ट्र्याप, वा आस्तीन-शैली ब्रेड प्रयोग
• तपाईंको वातावरण:इनडोर क्याबिनेट, आर्द्र बिरुवा, तटीय हावा, कम्पन स्तर
• तपाईंको समाप्ति योजना:बोल्ट साइज/प्वाल स्पेसिङ, लग प्रकार, र तपाईलाई पूर्व-एकत्रित छेउ चाहिन्छ

FAQ

Q: तामाको ब्रेडेड तारहरू ग्राउन्डिङका लागि ठोस तार भन्दा राम्रो छन्?

प्रायः हो पट्टा र बन्डहरूका लागि जुन सर्छ वा कम्पन हुन्छ। ब्रेडको लचिलोपनले थकानलाई रोक्न मद्दत गर्दछ र जडानलाई स्थिर राख्छ - यदि समाप्ति र सम्पर्क सतहहरू सही तरिकाले गरिन्छ।

प्रश्न: के मैले नाङ्गो तामा वा टिन गरिएको तामाको चोटी छनौट गर्नुपर्छ?

बेयर तामा नियन्त्रित वातावरणमा लागत-प्रभावी हुन सक्छ। आर्द्र वा हल्का संक्षारक सेटिङहरूमा, प्लेटेड फिनिश सामान्यतया समयको साथ स्थिर सतह व्यवहार कायम राख्न मद्दत गर्न रोजिन्छ। उत्तम छनौट एक्सपोजर, मर्मत चक्र, र समाप्ति विधिमा निर्भर गर्दछ।

प्रश्न: के बढी महत्त्वपूर्ण छ: चोटी चौडाइ वा चोटी निर्माण?

निर्माणले कम्तिमा पनि चौडाइको रूपमा महत्त्वपूर्ण छ। स्ट्र्यान्ड काउन्ट/व्यास, बुनाईको टाइटनेस, र समापन गुणस्तरले प्रायः स्थायित्व र वास्तविक-विश्व प्रतिरोध स्थिरता निर्धारण गर्दछ।

प्रश्न: ग्राउन्डिङ स्ट्र्यापहरू किन तातो हुन्छन्?

तापले सामान्यतया जोइन्टमा प्रतिरोधलाई औंल्याउँछ - कमजोर सतह तयारी, सानो सम्पर्क क्षेत्र, ढिलो टर्क, वा गलत हार्डवेयर। चोटी राम्रो हुन सक्छ; इन्टरफेस अपराधी हो।

प्रश्न: मैले तामाको ब्रेडेड तारहरूको लागि RFQ मा के समावेश गर्नुपर्छ?

आवेदन, लम्बाइ, चौडाइ/मोटाई दायरा (वा लक्ष्य क्रस-सेक्शन), वातावरण, गति/कम्पन विवरण, समाप्ति विवरणहरू (प्वाल साइज/स्पेसिङ, लग्स), र कुनै पनि आवश्यक कागजातहरू समावेश गर्नुहोस्।

विचारहरू बन्द गर्नुहोस्

खरिद गर्दैतामा ब्रेडेड तारहरूतपाईंले तिनीहरूलाई "केवल तामा" जस्तै व्यवहार गर्न छोडेपछि र बिजुली र गति बीचको काम गर्ने इन्टरफेसको रूपमा व्यवहार गर्न थाल्नुभयो भने सजिलो हुन्छ। वातावरण परिभाषित गर्नुहोस्, समाप्ति लक गर्नुहोस्, गुणस्तर प्रमाणित गर्नुहोस्, र सम्पर्क भौतिकीको लागि सम्मानको साथ स्थापना गर्नुहोस् - र तपाइँ सबैभन्दा महँगो प्रकारको विफलताबाट बच्नुहुनेछ: रुकावट एक।
