किन ब्रेडेड कपर ट्यूब ईएमआई शिल्डिंग र केबल सुरक्षाको लागि गो-टू छनोट हो?

आधुनिक इलेक्ट्रोनिक्सहरू साना, छिटो, र आवाजको लागि धेरै संवेदनशील हुँदैछन्। त्यो राम्रो छ - जबसम्म पूर्ण रूपमा "काम गर्ने" केबलले अनियमित रिसेटहरू, अस्थिर संकेतहरू, वा असफल अनुपालन परीक्षणहरू निम्त्याउन थाल्छ। यदि तपाइँ इलेक्ट्रोम्याग्नेटिक हस्तक्षेप, स्थिर डिस्चार्ज, वा तारिङ्गको साथ काम गर्दै हुनुहुन्छ जुन कसिलो एसेम्ब्लीहरूमा खरानी र पिन्च गरिरहन्छ,ब्रेडेड कपर ट्यूबतपाईंले आफ्नो सम्पूर्ण प्रणालीलाई पुन: डिजाइन नगरी कार्यान्वयन गर्न सक्ने सबैभन्दा व्यावहारिक समाधानहरू मध्ये एक हो।

सार

यस लेखले के बताउँछब्रेडेड कपर ट्यूबगर्छ, यसले समाधान गर्ने सामान्य समस्याहरू (EMI, घर्षण, स्थिर निर्माण, र मेकानिकल तनाव), र तपाईंको वातावरणको लागि सही निर्माण कसरी छनौट गर्ने। तपाईले एक स्पष्ट चयन चेकलिस्ट, स्थापना उत्कृष्ट अभ्यासहरू, र सामग्री विकल्पहरू (बेयर कपर, टिन गरिएको तामा, चाँदी-प्लेटेड तामा, र स्टेनलेस भेरियन्टहरू) लाई वास्तविक-विश्व प्रयोगका केसहरूसँग मिलाउन मद्दत गर्नको लागि एउटा तुलना तालिका पनि फेला पार्नुहुनेछ — ताकि तपाईं अधिक भुक्तानी, कम-निर्दिष्ट, वा यसको फाइदाहरू रद्द गर्ने तरिकामा स्थापना गर्नबाट बच्न सक्नुहुन्छ।

सामग्रीको तालिका

1. दुखाइ बिन्दुहरू ब्रेडेड कपर ट्यूब समाधान गर्दछ
2. ब्रेडेड कपर ट्यूब के हो र यो कसरी काम गर्दछ
3. दायाँ ब्रेडेड कपर ट्यूब कसरी छनौट गर्ने
4. सामग्री र निर्माण तुलना तालिका
5. स्थापना र ग्राउन्डिङ उत्तम अभ्यासहरू
6. जहाँ यो सामान्यतया प्रयोग गरिन्छ
7. सोर्सिङ र गुणस्तर जाँचहरू जुन वास्तवमा महत्त्वपूर्ण छ
8. FAQ
9. निष्कर्ष

रूपरेखा

• तपाईंको समस्या EMI, स्थिर, घर्षण, वा टाइट-बेन्ड थकान हो कि भनेर पहिचान गर्नुहोस्
• शिल्डिङ कार्यसम्पादन र "कभरेज" को वास्तवमा व्यवहारमा के हो भन्ने बुझ्नुहोस्
• तपाईंको वातावरणको लागि सही सामग्री फिनिश छान्नुहोस् (आद्रता, नुन, गर्मी)
• यसलाई सही रूपमा आकार दिनुहोस् ताकि यो केबल चोक नगरी वा खाली ठाउँहरू नछोडी फिट हुन्छ
• यसलाई उचित समाप्तिको साथ स्थापना गर्नुहोस् ताकि ढाल "सजावटी" नबनोस्
• साधारण जाँचहरूको साथ मान्य गर्नुहोस्: निरन्तरता, फिट, र ग्राउन्डिङ अखण्डता

दुखाइ बिन्दुहरू ब्रेडेड कपर ट्यूब समाधान गर्दछ

मानिसहरू सामान्यतया खोज्न थाल्छन्ब्रेडेड कपर ट्यूबजब केहि "रहस्यपूर्ण" गलत हुन्छ - विशेष गरी मोटर्स, इन्भर्टर, स्विचिंग पावर सप्लाई, रिले, वा घना तार हार्नेसहरू भएको सम्मेलनहरूमा। यहाँ सबैभन्दा सामान्य दुखाइ बिन्दुहरू छन् जुन यसले सम्बोधन गर्दछ:

• अस्थिर संकेत र EMI टाउको दुखाइ:शोर युग्मनले डेटा त्रुटिहरू, सेन्सर बहाव, अडियो बज, वा बीच-बीचमा सञ्चार विफलताहरू निम्त्याउन सक्छ जुन डिबग गर्न पीडादायी हुन्छ।
• असफल EMC वा अनुपालन परीक्षण:तपाइँ प्रकार्य परीक्षणहरू पास गर्नुहुन्छ, तर उत्सर्जन वा संवेदनशीलता परीक्षणहरूले सहयोग गर्दैनन् - प्राय: ढाल गर्ने खाली ठाउँ वा कमजोर ग्राउन्डिङको कारणले।
• घर्षण र मेकानिकल पहिरन:धातुको किनाराहरू, मुभिङ एसेम्बलीहरू, वा भाइब्रेसन-हेभी प्रणालीहरू मार्फत रुट गरिएका केबलहरू समयसँगै इन्सुलेशन मार्फत लगाउन सक्छन्।
• स्थिर बिजुली निर्माण:सुक्खा वातावरणमा वा केबल वाहकहरू चलिरहेको अवस्थामा, स्थिरले संवेदनशील कम्पोनेन्टहरूमा जम्मा र डिस्चार्ज गर्न सक्छ।
• कडा मार्ग र दोहोर्याइएको झुकाव:केही सुरक्षात्मक आस्तीनहरू कडा वा भारी हुन्छन्। एक ब्रेडेड ट्यूबले अझै पनि झुक्दा र हार्नेससँग लचिलो हुँदा सुरक्षा थप्छ।

मुख्य विचार: ब्रेडेड ट्यूब केवल "एक बाहुला" होइन। यो एक कार्यात्मक तह हो जसले हस्तक्षेप कम गर्न, तारहरू सुरक्षित गर्न, र अनावश्यक विद्युतीय ऊर्जाको लागि नियन्त्रित मार्ग प्रदान गर्न सक्छ — निर्दिष्ट र सही रूपमा स्थापना गर्दा।

ब्रेडेड कपर ट्यूब के हो र यो कसरी काम गर्दछ

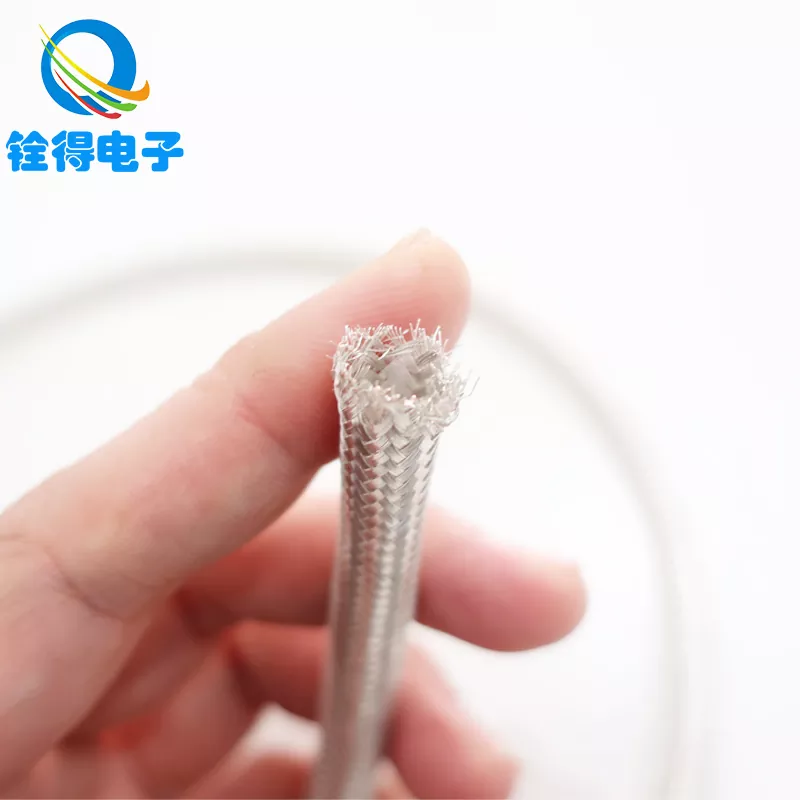

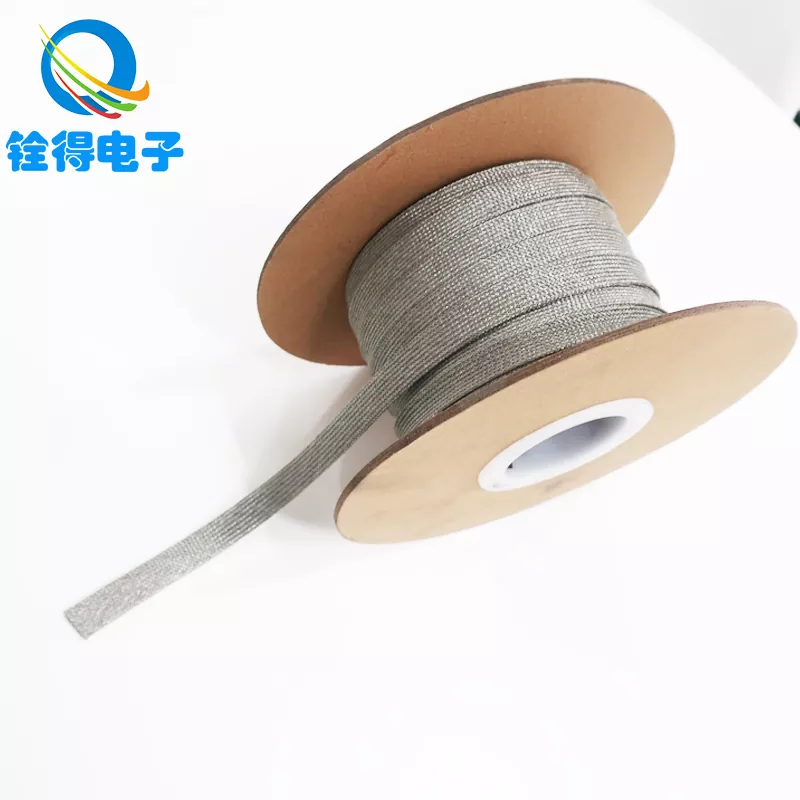

A ब्रेडेड कपर ट्यूबएक लचिलो आस्तीनमा प्रवाहकीय तार तारहरू ब्रेडिङ गरेर बनाइएको ट्यूबलर जाल हो। किनभने यसले केबल बन्डल वरिपरि एक प्रवाहकीय नेटवर्क बनाउँछ, यसले मद्दत गर्न सक्छ:

• विद्युत चुम्बकीय हस्तक्षेप कम गर्नुहोस्एक प्रवाहकीय बाधा संग संवेदनशील कन्डक्टर वरपर द्वारा
• उत्सर्जन घटाउनुहोस्अन्यथा बाहिर विकिरण हुने आवाज समावेश गरेर
• स्थिर निर्वहन क्षमता प्रदान गर्नुहोस्जब एक उचित जमीन मार्ग जडान
• मेकानिकल सुरक्षा सुधार गर्नुहोस्घर्षण, कम्प्रेसन, र स्कफिंग विरुद्ध

वास्तविक प्रणालीहरूमा, कार्यसम्पादन विवरणहरूमा निर्भर हुन्छ: वेणीको घनत्व, कभरेज, तारको व्यास, र—सबैभन्दा महत्त्वपूर्ण—तपाईले ब्रेडलाई कसरी समाप्त र ग्राउन्ड गर्नुहुन्छ। खराब समाप्तिको साथ एक उच्च-गुणस्तरको चोटीले सही रूपमा स्थापित औसत चोटी भन्दा खराब प्रदर्शन गर्न सक्छ।

दायाँ ब्रेडेड कपर ट्यूब कसरी छनौट गर्ने

छनोट गर्दै एब्रेडेड कपर ट्यूब"सबैभन्दा महँगो" विकल्प छनौट गर्ने बारे होइन। यो तपाइँको वातावरण र तपाइँको असफलता मोड संग ट्यूब को विशेषताहरु मिल्दो बारे छ। यो चेकलिस्ट प्रयोग गर्नुहोस्:

• प्राथमिक लक्ष्य परिभाषित गर्नुहोस्:EMI परिरक्षण, घर्षण सुरक्षा, स्थिर डिस्चार्ज, ग्राउन्डिङ निरन्तरता, वा संयोजन?
• वातावरण पुष्टि गर्नुहोस्:भित्री सुख्खा, आर्द्र, नुन स्प्रे, उच्च तापमान, रासायनिक जोखिम, वा बाहिरी घेरा?
• केबल बन्डल आकार मापन:हार्नेसको बाहिरी व्यास (OD), साथै कनेक्टरहरूका लागि विस्तार आवश्यकताहरू।
• सामग्री/समाप्तमा निर्णय गर्नुहोस्:नियन्त्रित वातावरणको लागि खाली तामा, क्षरण प्रतिरोधको लागि टिन गरिएको, विशेष चालकता आवश्यकताहरूको लागि चाँदी-प्लेट गरिएको, वा कठोर अवस्थाहरूको लागि स्टेनलेस विकल्पहरू।
• ब्रेड कभरेज र घनत्व जाँच गर्नुहोस्:उच्च कभरेजले सामान्यतया ढाललाई सुधार गर्छ तर वायु प्रवाह घटाउन र कठोरता बढाउन सक्छ।
• समाप्ति विधि योजना गर्नुहोस्:क्ल्याम्प, क्रिम्प, सोल्डर, वा शिल्ड टर्मिनेशन ब्यान्ड - यसले धेरै मानिसहरूले अपेक्षा गरेभन्दा बढी प्रदर्शनलाई असर गर्छ।

एक व्यावहारिक साइजिंग नियम: भित्री व्यास छान्नुहोस् जुन यसलाई जबरजस्ती बिना बन्डलमा सजिलैसँग फिट हुन्छ। धेरै तंग र तपाईं चोटी विकृत गर्नुहुनेछ (र केबल तनाव)। धेरै ढीलो र तपाईंले अन्तराल, आन्दोलन, र असंगत सम्पर्क सिर्जना गर्नुहुनेछ।

सामग्री र निर्माण तुलना तालिका

स्थापना र ग्राउन्डिङ उत्तम अभ्यासहरू

यो हो जहाँ धेरै परिरक्षण परियोजनाहरू असफल हुन्छन् - ब्रेड "खराब" भएको कारणले होइन, तर स्थापनाले यसलाई प्रभावहीन बनाउँछ। यसलाई सरल र अनुशासित राख्नुहोस्:

• निरन्तर कभरेज कायम राख्नुहोस्:ठूला खाली ठाउँहरू, तानिएको-खुला खण्डहरू, वा हस्तक्षेपको लागि चुहावट मार्गहरू सिर्जना गर्ने अचानक व्यास ट्रान्जिसनहरू बेवास्ता गर्नुहोस्।
• सही रूपमा समाप्त गर्नुहोस्:एक क्ल्याम्प वा टर्मिनेशन ब्यान्ड प्रयोग गर्नुहोस् जसले सम्भव हुँदा ब्रेड वरिपरि लगातार, 360-डिग्री सम्पर्क सिर्जना गर्दछ।
• इरादा संग जमीन:यदि तपाईं ढाल प्रदर्शन गर्न चाहनुहुन्छ भने, कम प्रतिबाधा मार्ग प्रयोग गरी स्थिर ग्राउन्ड सन्दर्भमा ब्रेड जडान गर्नुहोस्। लामो, पातलो "पिगटेल" ले उच्च आवृत्तिहरूमा प्रभावकारिता कम गर्न सक्छ।
• छेउको रक्षा गर्नुहोस्:तातो संकुचन वा मेकानिकल तनाव राहत थप्नुहोस् फ्राइङ रोक्न र अन्तर्निहित इन्सुलेशनमा तीखो किनारा क्षति कम गर्न।
• आन्दोलनको लागि खाता:चल्ने हार्नेसहरूमा, पर्याप्त ढिलोलाई अनुमति दिनुहोस् ताकि वेणी तनावको बिन्दु नबनोस्।

द्रुत प्रमाणीकरण गर्ने बानी: स्थापना पछि, ब्रेड लम्बाइमा निरन्तरता जाँच गर्नुहोस् र तपाईंको समाप्ति बिन्दुहरूमा दृढ मेकानिकल सम्पर्क छ भनेर पुष्टि गर्नुहोस्। यदि चोटी अन्तमा स्वतन्त्र रूपमा घुमाउन सक्छ भने, तपाइँको "ढाल" लाई तपाइँले सोचे जस्तो बन्धन नहुन सक्छ।

जहाँ यो सामान्यतया प्रयोग गरिन्छ

तपाईंले देख्नुहुनेछब्रेडेड कपर ट्यूबकुनै पनि उद्योगमा जो कोलाहलयुक्त पावर इलेक्ट्रोनिक्स वा टाइट वायरिङ अवरोधहरूसँग संवेदनशील संकेतहरू मिलाउँछ। सामान्य परिदृश्यहरू समावेश छन्:

• कम्प्युटर र डाटा उपकरण:हस्तक्षेप र मेकानिकल पहिरनबाट आन्तरिक डाटा र पावर लाइनहरू सुरक्षा
• सञ्चार प्रणाली:बाह्य हस्तक्षेपलाई कम गर्ने र हार्नेसहरू बीचको क्रस-टक घटाउने
• अटोमोटिभ इलेक्ट्रोनिक्स:जटिल जहाज विद्युत चुम्बकीय वातावरणमा स्थिर सञ्चालन समर्थन
• औद्योगिक स्वचालन:PLC नियन्त्रण तारिङ, मोटर ड्राइभ, र सेन्सर harnesses वरपर केबल सुरक्षा
• चिकित्सा उपकरण:सटीक उपकरणहरू र निदान प्रणालीहरूको लागि सुधारिएको विद्युत चुम्बकीय स्थिरता

यदि तपाईंको प्रणालीमा स्विचिङ, द्रुत ट्रान्जिन्टहरू, वा घने हार्नेस राउटिङ समावेश छ भने, ब्रेडेड स्लिभ सबैभन्दा लागत-प्रभावी सुधारहरू मध्ये एक हुन सक्छ - विशेष गरी बोर्डहरू पुन: डिजाइन गर्ने, केबल मार्गहरू परिवर्तन गर्ने, वा जताततै ठूला फिल्टरहरू थप्नेसँग तुलना गर्नुहोस्।

सोर्सिङ र गुणस्तर जाँचहरू जुन वास्तवमा महत्त्वपूर्ण छ

सबै ब्रेडेड ट्यूबहरू बराबर हुँदैनन्। दुई ट्युबहरू एकै नजरमा उस्तै देखिन सक्छन् र वास्तविक एसेम्बलीहरूमा धेरै फरक प्रदर्शन गर्न सक्छन्। आपूर्तिकर्ताहरूको मूल्याङ्कन गर्दा, मूर्त संकेतकहरूमा फोकस गर्नुहोस्:

• समान वेणी संरचना:लगातार बुनाईले कमजोर दागहरू कम गर्छ र स्थापनामा पुनरावृत्तिमा सुधार गर्दछ
• स्थिर आयाम:भित्री व्यास र विस्तार व्यवहार ब्याचहरूमा अनुमानित हुनुपर्छ
• सामग्री र समाप्त स्थिरता:प्लेटिङ/फिनिस गुणस्तरले क्षरण प्रतिरोध र दीर्घकालीन विद्युतीय स्थिरतालाई असर गर्छ
• मेकानिकल ह्यान्डलिङ:राम्रो ब्रेडहरू राउटिङको बखत फ्राइङ, डिफर्मिङ र स्न्यागिङ प्रतिरोध गर्दछ
• अनुकूलन समर्थन:यदि तपाइँका हार्नेसहरू असामान्य व्यास, लम्बाइ, वा समाप्ति आवश्यकताहरू छन् भने, अनुकूलनले समय बचत गर्न र एसेम्बली जोखिम कम गर्न सक्छ।

यो जहाँ एक अनुभवी निर्माता संग काम परीक्षण र त्रुटि कम गर्न सक्नुहुन्छ। उदाहरण को लागी,Dongguan Quande इलेक्ट्रोनिक्स कं, लिमिटेड धेरै एप्लिकेसन वातावरणहरूमा ढाल र केबल सुरक्षाको लागि अभिप्रेरित ब्रेडेड कपर ट्यूब विकल्पहरू उत्पादन गर्दछ, र तपाईंले आस्तीनलाई कसरी मार्ग र समाप्त गर्ने योजना बनाउनुहुन्छ भन्ने आधारमा विभिन्न सामग्री छनौटहरू र विशिष्टताहरूलाई समर्थन गर्न सक्छ।

FAQ

Q1: के ब्रेडेड तामाको ट्यूबले ढाल र शारीरिक सुरक्षा दुवैको लागि काम गर्छ?
A:हो। यसले इलेक्ट्रोम्याग्नेटिक हस्तक्षेपलाई कम गर्न मद्दत गर्न सक्छ जबकि घर्षण र कम्प्रेसनबाट केबलहरू पनि बचाउँछ। सन्तुलन ब्रेड घनत्व र ट्यूब कसरी स्थापित छ मा निर्भर गर्दछ।

Q2: के टिनको तामा सधैं खाली तामा भन्दा राम्रो हुन्छ?
A:सधैं होइन। बेयर तामाले नियन्त्रित वातावरणमा राम्रो प्रदर्शन गर्छ र प्रायः अधिक लागत-प्रभावी हुन्छ। आर्द्रता, अक्सिडेशन जोखिम, वा कठोर वातावरणमा लामो सेवा जीवनको मामिलामा टिन लगाएको तामा एक स्मार्ट छनौट हो।

Q3: मैले केबल बन्डलको लागि ब्रेडेड तामाको ट्यूबलाई कसरी आकार दिन सक्छु?
A:पूर्ण बन्डलको बाहिरी व्यास (ज्याकेट मोटाई सहित) मापन गर्नुहोस् र जबरजस्ती बिना स्लाइड गर्ने भित्री व्यास चयन गर्नुहोस्। यदि बन्डलमा कनेक्टरहरू छन् भने, विस्तार गर्न मिल्ने आस्तीनलाई विचार गर्नुहोस् वा समाप्ति अघि स्थापनाको योजना बनाउनुहोस्।

Q4: किन कहिलेकाहीँ ब्रेडेड आस्तीनमा पनि ढालले "काम गर्दैन"?
A:सबैभन्दा सामान्य कारण खराब समाप्ति वा ग्राउन्डिङ हो। यदि ब्रेड राम्रोसँग बाँडिएको छैन (वा ग्राउन्डिङ मार्ग उच्च प्रतिबाधा छ), ढाल प्रभावकारिता नाटकीय रूपमा घट्न सक्छ।

Q5: के ब्रेडेड तामाको ट्यूबले स्थिर बिजुलीमा मद्दत गर्न सक्छ?
A:यो, जब सम्म यो एक नियन्त्रित डिस्चार्ज पथ संग जोडिएको छ। ब्रेडको चालकताले यसलाई जम्मा हुन र अप्रत्याशित रूपमा डिस्चार्ज गर्न दिनुको सट्टा स्थिर निर्माणलाई नष्ट गर्न मद्दत गर्न सक्छ।

निष्कर्ष

यदि तपाईं ईएमआईसँग लड्दै हुनुहुन्छ, बीच-बीचमा गल्तीहरू पछ्याउँदै हुनुहुन्छ, वा कडा, उच्च-तनाव मार्ग मार्गहरूमा हार्नेसहरू जोगाउने प्रयास गर्दै हुनुहुन्छ भने,ब्रेडेड कपर ट्यूबती अपग्रेडहरू मध्ये एक हो जसले आउटसाइज परिणामहरू प्रदान गर्न सक्छ—तपाईंको सम्पूर्ण डिजाइनलाई उल्टो नबनाइकन। चाल भनेको तपाईंको वातावरणको लागि सही सामग्री छनोट गर्नु हो, यसलाई सही रूपमा साइज गर्नुहोस्, र यसलाई निरन्तर संरक्षण र भरपर्दो सम्पर्कलाई सुरक्षित गर्ने तरिकामा समाप्त गर्नुहोस्।

यदि तपाइँ सही स्पेसिफिकेशन चयन गर्न मद्दत चाहानुहुन्छ - वा तपाइँ वास्तविक सभामा जिद्दी हस्तक्षेप वा स्थायित्व समस्या समाधान गर्न प्रयास गर्दै हुनुहुन्छ -Dongguan Quande इलेक्ट्रोनिक्स कं, लिमिटेडतपाइँको आवेदन को लागी ब्रेडेड तामा ट्यूब विकल्पहरु संग तपाइँको परियोजना को समर्थन गर्न सक्छ। "अनुमान" बाट क्लिनर, थप भरपर्दो तारिङ समाधानमा सार्न तयार हुनुहुन्छ?हामीलाई सम्पर्क गर्नुहोस्आफ्ना आवश्यकताहरू छलफल गर्न र व्यावहारिक सिफारिस प्राप्त गर्न।
