कपर स्ट्रेन्डेड तारले पावर र कन्ट्रोल केबलहरूमा विश्वसनीयता कसरी सुधार गर्छ?

सार

सही कन्डक्टर छनोट गर्नु ती निर्णयहरू मध्ये एक हो जुन वास्तविक संसारमा परियोजना असफल नहोउन्जेल सरल देखिन्छ: टाइट कन्ड्युटमा ओभरहेटिंग, टर्मिनेशनमा भाँचिएको स्ट्र्यान्ड, नियन्त्रण सर्किटहरूमा अस्थिर पठनहरू, वा कम्पन थकानले गर्दा डाउनटाइम।कपर स्ट्रेन्डेड तार चालकता, लचिलोपन, र मेकानिकल स्थायित्व सन्तुलन गरेर यी समस्याहरूलाई रोक्नको लागि प्रायः चयन गरिन्छ। यस लेखमा, म सबैभन्दा सामान्य क्रेता दुखाइ बिन्दुहरू (भोल्टेज ड्रप, बेंड त्रिज्या, समाप्ति गुणस्तर, क्षरण जोखिम, निरीक्षण मापदण्डहरू, र आपूर्तिकर्ता स्थिरता) मार्फत हिंड्नेछु र तपाईंको आवेदनको लागि सही स्ट्र्यान्ड निर्माण, आकार, र सतह समाप्त कसरी निर्दिष्ट गर्ने भनेर देखाउनेछु। तपाईंले व्यावहारिक चेकलिस्टहरू, तुलना तालिकाहरू, र एक स्पष्ट FAQ खण्ड पनि फेला पार्नुहुनेछ ताकि तपाईं "हामीलाई यो ठीक छ" बाट "हामीलाई थाहा छ यो रोकिनेछ" मा जान सक्नुहुन्छ।

सामग्रीको तालिका

• लेख रूपरेखा
• ग्राहक दुखाइ बिन्दुहरूले यो समाधान गर्दछ
• कपर स्ट्रेन्डेड तार के हो
• जब स्ट्रेन्डेड बीट्स ठोस हुन्छ
• अनुमान लगाउन बिना यो कसरी निर्दिष्ट गर्ने
• तुलना तालिका
• समाप्ति र स्थापना सुझावहरू
• गुणस्तर जाँच खरीददारहरूले अनुरोध गर्नुपर्छ
• साझा अनुप्रयोगहरू
• एक सुसंगत आपूर्तिकर्ता छनोट
• FAQ
• निष्कर्ष

लेख रूपरेखा

• परिभाषित गर्नुहोस्कपर स्ट्रेन्डेड तारर समस्याहरू यसलाई रोक्न डिजाइन गरिएको हो
• वास्तविक क्रेताको पीडा पोइन्टहरू कन्डक्टर छनौटहरूमा नक्सा गर्नुहोस्
• स्ट्र्यान्डिङ निर्माण, साइजिङ, र सतह विकल्पहरू व्याख्या गर्नुहोस् (बेयर बनाम टिन गरिएको)
• एक व्यावहारिक विनिर्देशन चेकलिस्ट प्रदान गर्नुहोस्
• व्यापार-अफहरू स्पष्ट बनाउन तुलना तालिका देखाउनुहोस्
• कभर समाप्ति, निरीक्षण, र आपूर्तिकर्ता प्रमाणिकरण
• खरिद टोली र इन्जिनियरहरूले प्रायः सोध्ने प्रश्नहरूको जवाफ दिनुहोस्

ग्राहक दुखाइ बिन्दुहरूले यो समाधान गर्दछ

कन्डक्टरहरूको बारेमा मैले सुनेका धेरैजसो गुनासोहरू वास्तवमा धातुको बारेमा होइनन् - ती कन्डक्टरले बाँच्न असफल भएको कुरा हो। यहाँ मुद्दाहरू छन्कपर स्ट्रेन्डेड तारसामान्यतया कम गर्न रोजिएको छ:

• समाप्तिमा क्र्याक वा टुट्नु:बारम्बार झुकाउने, कम्पन, वा टाइट राउटिङले ठोस कन्डक्टरहरूलाई थकाउन सक्छ।
• तातो ठाउँ र ओभर तताउने:कम आकारको कन्डक्टरहरू वा खराब समाप्तिहरूले तातो सिर्जना गर्दछ जहाँ तपाइँ यसलाई कम्तिमा चाहानुहुन्छ।
• भोल्टेज ड्रप र अस्थिर प्रदर्शन:लामो केबल रन वा उच्च वर्तमान लोडले निर्दिष्ट तारलाई सजाय दिन्छ।
• जंग-संचालित विफलताहरू:आर्द्रता, नुन हावा, र रासायनिक एक्सपोजरले कन्डक्टर र जडानहरूलाई आक्रमण गर्न सक्छ।
• आपूर्तिकर्ताहरूबाट असंगत ब्याचहरू:स्ट्र्यान्ड गणना, व्यास सहिष्णुता, र सतह अवस्था भिन्न हुन सक्छ यदि प्रक्रिया नियन्त्रण कमजोर छ।
• ढिलो स्थापना र पुन: कार्य:राउटिङ र टर्मिनेशनको समयमा तपाईसँग लड्ने केबलहरूले समय र श्रम खर्च गर्दछ।

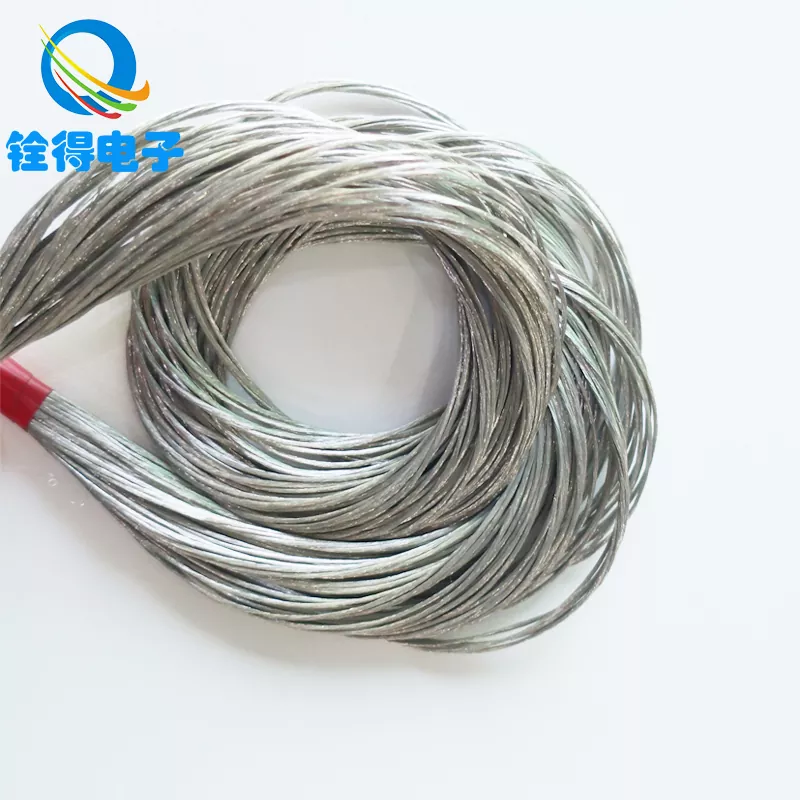

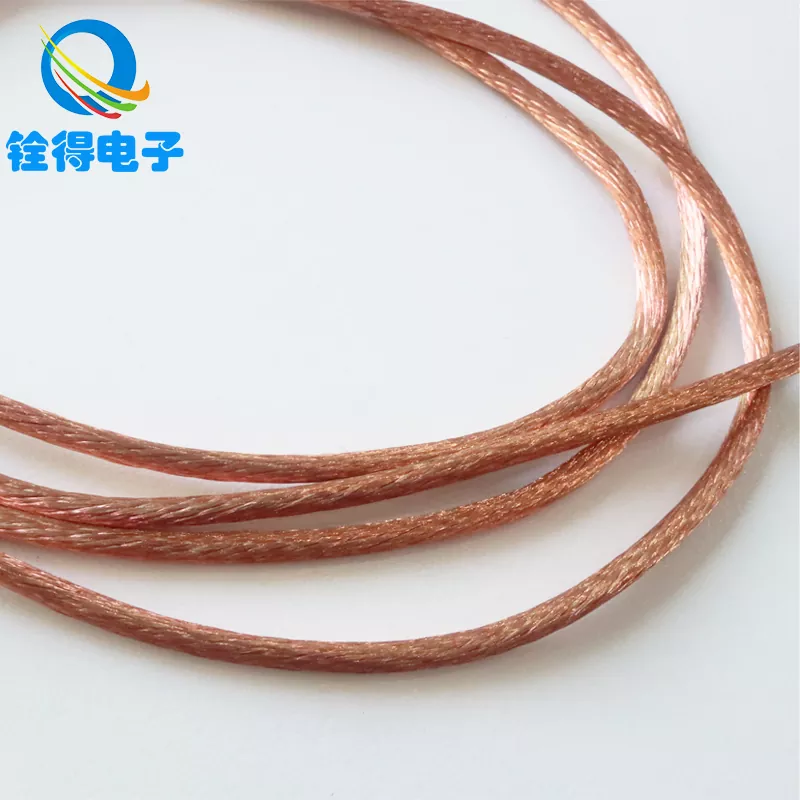

कपर स्ट्रेन्डेड तार के हो

कपर स्ट्रेन्डेड तारएक निर्दिष्ट क्रस-सेक्शनल क्षेत्रको एकल कन्डक्टरमा धेरै साना तामा फिलामेन्टहरू (स्ट्र्यान्डहरू) घुमाएर बनाइएको कन्डक्टर हो। धातुको एउटा कडा टुक्राको सट्टा, तपाईले एउटा बन्डल पाउनुहुन्छ जसले धेरै स्ट्र्यान्डहरूमा मेकानिकल तनाव साझा गर्दछ। त्यो डिजाइन महत्त्वपूर्ण छ किनभने धेरै वास्तविक स्थापनाहरूमा चाल समावेश हुन्छ - मोटरहरूबाट कम्पन, हार्नेसहरूमा फ्लेक्सिङ, कन्ट्रोल प्यानल भित्र कडा झुकाव, वा क्याबिनेट ढोकाहरू बारम्बार खोल्ने र बन्द गर्ने।

"असफल" भाग एक आराम सुविधा मात्र होइन - यो एक विश्वसनीयता सुविधा हो। थप स्ट्र्यान्डहरू (र सानो व्यक्तिगत स्ट्र्यान्ड व्यास) को अर्थ सामान्यतया राम्रो लचिलोपन हो, जसको मतलब सामान्यतया तनाव बिन्दुहरूमा कम थकान हो। क्याच यो हो कि लचिलोपन उचित समाप्ति विधिहरूसँग मिल्नुपर्छ, अन्यथा तपाईंले लाभ गुमाउन सक्नुहुन्छ जुन तपाईंलाई सबैभन्दा धेरै आवश्यक छ।

जब स्ट्रेन्डेड बीट्स ठोस हुन्छ

यदि तपाईंको स्थापना पूर्णतया स्थिर छ भने, उदार झुकाव त्रिज्या र न्यूनतम कम्पन संग, ठोस कन्डक्टरहरू पूर्ण रूपमा स्वीकार्य हुन सक्छन्। तर फसेका कन्डक्टरहरू प्रायः यी मध्ये कुनै पनि परिस्थितिमा जित्छन्:

• कम्पन:मोटरहरू, कम्प्रेसरहरू, पम्पहरू, फ्यानहरू, कन्वेयरहरू, र मोबाइल उपकरणहरू।
• बारम्बार आन्दोलन:ढोका लूपहरू, रोबोटिक हातहरू, ड्र्याग चेनहरू, ह्यान्डहेल्ड उपकरणहरू, पोर्टेबल जेनेरेटरहरू।
• जटिल मार्ग:टाइट प्यानलहरू, बहु दिशा परिवर्तनहरूको साथ केबल ट्रेहरू, कम्प्याक्ट उपकरणहरू।
• उच्च घनत्व दोहन:जहाँ स्थापनाकर्ताहरूलाई गति र अनुमानित ह्यान्डलिंग चाहिन्छ।
• मर्मत चक्र:कुनै पनि वातावरण जहाँ केबलहरू सर्भिसिङको क्रममा गडबड हुन्छन्।

मैले यसलाई फ्रेम गर्ने व्यावहारिक तरिका: यदि तपाइँ केबल टक्कर, तानिएको, फ्लेक्स गरिएको, वा थोरै कम्पन भएको कल्पना गर्न सक्नुहुन्छ - छान्नुहोस्कपर स्ट्रेन्डेड तारर त्यसपछि सही रूपमा समाप्तिहरू बनाउनुहोस्।

अनुमान लगाउन बिना यो कसरी निर्दिष्ट गर्ने

धेरै खरिद आदेशहरू असफल हुन्छन् किनभने तिनीहरूले प्रदर्शनलाई ड्राइभ गर्ने भागहरू परिभाषित नगरी "कपर स्ट्र्यान्ड" निर्दिष्ट गर्छन्। यहाँ तपाईंले ईन्जिनियरिङ्, खरीद, वा तपाईंको केबल असेंबली पार्टनरलाई हस्तान्तरण गर्न सक्ने सफा चेकलिस्ट हो:

• कन्डक्टर आकार:AWG वा mm², वर्तमान लोड, स्वीकार्य भोल्टेज ड्रप, र तापमान वृद्धि द्वारा छनोट।
• स्ट्रेन्डिङ निर्माण:स्ट्र्यान्ड गणना र व्यक्तिगत स्ट्र्यान्ड व्यास (लचिलोपन यसमा निर्भर गर्दछ)।
• सतह समाप्त:नाङ्गो तामा वा टिन्ड गरिएको तामा (प्रायः जंग प्रतिरोध र सोल्डरबिलिटीको लागि छनौट गरिन्छ)।
• एनेल गरिएको अवस्था:नरम तामाले लचिलोपन सुधार गर्दछ; कडा तामाले विरूपण प्रतिरोध गर्न सक्छ तर कम फ्लेक्स गर्दछ।
• सञ्चालन वातावरण:आर्द्रता, नुन, रसायन, तापमान दायरा, र अपेक्षित कम्पन स्तर।
• समाप्ति विधि:क्रिम्प, सोल्डर, फेरुल, लग, वा स्क्रू क्ल्याम्प - प्रत्येकले निश्चित स्ट्र्यान्ड शैलीहरू मनपर्छ।
• अनुपालन आवश्यकताहरू:यदि तपाईंको उद्योगले विशिष्ट मापदण्डहरूको माग गर्दछ भने, तिनीहरूलाई PO मा हिज्जे गर्नुहोस्।
• प्याकेजिङ र ह्यान्डलिङ:स्पूल साइज, कट लम्बाइ सहिष्णुता, लेबलिङ, र ब्याच ट्रेसबिलिटी।

एउटा महत्त्वपूर्ण खरिदकर्ताको वास्तविकता: यदि तपाईंले स्ट्र्यान्डिङ निर्माणलाई परिभाषित गर्नुहुन्न भने, तपाईंले प्राविधिक रूपमा साइजसँग मेल खाने तार प्राप्त गर्न सक्नुहुन्छ तर स्थापनाको क्रममा धेरै फरक व्यवहार गर्दछ।

तुलना तालिका

जोखिम, वातावरण, र स्थापना व्यवहारको साथ कन्डक्टर छनोटलाई द्रुत रूपमा पङ्क्तिबद्ध गर्न यो तालिका प्रयोग गर्नुहोस्:

समाप्ति र स्थापना सुझावहरू

धेरै "तार गुणस्तर" उजुरीहरू वास्तवमा भेषमा समाप्ति समस्याहरू हुन्। स्ट्रेन्डेड कन्डक्टरहरूले ठोस कन्डक्टरहरू भन्दा राम्रो प्रदर्शन गर्न सक्छन्, तर मात्र यदि तपाईंले स्ट्रिपिङ र समाप्तिको समयमा तारहरू सुरक्षित गर्नुभयो भने।

• दायाँ स्ट्रिपर प्रयोग गर्नुहोस्:निकिङ स्ट्र्यान्डहरूबाट जोगिनुहोस् - निक कम्पन अन्तर्गत क्र्याक स्टार्टरहरू बन्छ।
• स्ट्र्यान्ड स्प्ले रोक्नुहोस्:यदि तपाईं स्क्रू क्ल्याम्पमा अवतरण गर्दै हुनुहुन्छ भने, फेरुल्सले नाटकीय रूपमा स्थिरता सुधार गर्न सक्छ।
• सही रूपमा क्रिम गर्नुहोस्:कन्डक्टर साइज र स्ट्र्यान्डिङ प्रकारमा लगहरू मिलाउनुहोस्; यदि सम्भव भएमा क्रिम उचाइ/आकार प्रमाणित गर्नुहोस्।
• बेन्ड त्रिज्यालाई सम्मान गर्नुहोस्:समाप्तिको नजिकको कडा झुकावले बारम्बार तनाव सिर्जना गर्दछ; कोमल संक्रमण संग मार्ग।
• गर्मी नियन्त्रण:अति तापले इन्सुलेशन उमेर बढ्छ र जडानहरूमा प्रतिरोध बढाउँछ।
• लेबल र ट्रेस:विशेष गरी कन्ट्रोल वायरिङका लागि - मिसवायरहरू विद्युतीय "शोर" समस्याहरू जस्तै देखिन सक्छन्।

यदि तपाइँ हार्नेसहरू निर्माण गर्दै हुनुहुन्छ भने, आन्दोलन कहाँ हुन्छ विचार गर्नुहोस् र तदनुसार स्ट्र्यान्ड निर्माण छनौट गर्नुहोस्। को बिन्दुकपर स्ट्रेन्डेड तारसैद्धान्तिक रेखाचित्र होइन, यान्त्रिक यथार्थमा बाँच्न हो।

गुणस्तर जाँच खरीददारहरूले अनुरोध गर्नुपर्छ

यदि तपाईंले कहिल्यै एउटा ब्याच प्राप्त गर्नुभएको छ जुन "राम्रो देखिन्छ" तर सम्मेलनको समयमा फरक व्यवहार गर्दछ, तपाइँ पहिले नै थाहा छ किन स्थिरता महत्त्वपूर्ण छ। यहाँ व्यावहारिक जाँचहरू छन् जुन अनुरोध र प्रमाणित गर्न सकिन्छ:

• कन्डक्टर व्यास र सहिष्णुता:कन्डक्टरले टर्मिनल र इन्सुलेशन प्रणालीहरूको लागि आकार अपेक्षाहरू पूरा गरेको पुष्टि गर्दछ।
• स्ट्र्यान्ड गणना र स्ट्र्यान्ड व्यास:तपाईंको लचिलोपन र समाप्ति कार्यसम्पादन धारणाहरू सुरक्षित गर्दछ।
• सतह अवस्था:सफा, समान सतहले सम्पर्क प्रतिरोध कम गर्दछ र सोल्डरिंग विश्वसनीयता सुधार गर्दछ।
• निरन्तरता र प्रतिरोध नमूना:प्रक्रिया बहाव चाँडै समात्छ।
• ब्याच ट्रेसिबिलिटी:महिना पछि समस्या देखा पर्दा तपाईंलाई जवाफदेहिता दिन्छ।

धेरै खरीददारहरूको लागि, लक्ष्य अति-परीक्षण गर्न होइन - यो पुन: कार्य रोक्न हो। अलिकति प्रमाणिकरणकपर स्ट्रेन्डेड तारपछि समस्या निवारणका दिनहरू बचत गर्न सक्छ।

साझा अनुप्रयोगहरू

अनुप्रयोगहरूको दायरा फराकिलो छ, तर चयन तर्क सामान्यतया एउटै हुन्छ: हालको आवश्यकताहरू र मेकानिकल तनाव मिलाउनुहोस्। सामान्य प्रयोग केसहरू समावेश छन्:

• शक्ति वितरण:स्विचगियर, प्यानलहरू, बस लिङ्कहरू (उचित लगहरूसँग), इन्भर्टरहरू, UPS प्रणालीहरू।
• मोटर र ट्रान्सफर्मर:windings र लीडहरू जहाँ कम्पन र गर्मी वास्तविक कारकहरू हुन्।
• नियन्त्रण र संकेत तारिङ:स्वचालन क्याबिनेटहरू, PLC तारहरू, सेन्सरहरू (विशेष गरी जहाँ राउटिंग कडा छ)।
• हार्नेस र केबल असेंबलहरू:उपकरण, चिकित्सा उपकरण, प्रकाश, र उपभोक्ता इलेक्ट्रोनिक्स।
• बाहिरी वा आर्द्र वातावरण:उपकरणहरू जसले टिन कन्डक्टरहरू र स्थिर समाप्तिबाट फाइदा लिन्छ।

एक सुसंगत आपूर्तिकर्ता छनोट

चश्माभन्दा बाहिर, सबैभन्दा ठूलो लुकेको जोखिम आपूर्तिकर्ताको असंगति हो: एउटा तार जसले कागजमा आकार मिल्छ तर स्ट्र्यान्डिङ, सतह, वा ब्याचदेखि ब्याचमा एनिलिङमा भिन्न हुन्छ, चुपचाप एसेम्बली उत्पादनलाई तोडफोड गर्न सक्छ। यदि तपाइँ विक्रेताको लागि योग्य हुनुहुन्छ भनेकपर स्ट्रेन्डेड तार, स्थिर उत्पादन नियन्त्रणहरू, स्पष्ट ब्याच रेकर्डहरू, र दोहोर्याउन मिल्ने निरीक्षण दिनचर्याहरूको प्रमाणको लागि सोध्नुहोस्।

Dongguan Quande इलेक्ट्रोनिक्स कं, लिमिटेड व्यावहारिक उत्पादन आवश्यकताहरूको लागि डिजाइन गरिएको तामा स्ट्रेन्डेड कन्डक्टरहरू आपूर्ति गर्दछ - स्थिर स्ट्र्यान्डिङ निर्माणहरू, नियन्त्रित फिनिशहरू, र कागजातहरू जसले खरिदहरूलाई पुन: काम कम गर्न र स्वीकृतिहरूको गति बढाउन मद्दत गर्दछ। जब तपाईं दीर्घकालीन उत्पादनको लागि सोर्सिङ गर्दै हुनुहुन्छ, त्यस प्रकारको स्थिरता मूल्य जत्तिकै महत्त्वपूर्ण हुन्छ।

• नमूना अनुमोदन अनुरोध गर्नुहोस्:तपाईंको आफ्नै प्रक्रियामा स्ट्रिपिङ/समाप्ति व्यवहार पुष्टि गर्नुहोस्।
• निर्माण बन्द गर्नुहोस्:स्ट्र्यान्ड काउन्ट/व्यास परिभाषित गर्नुहोस् ताकि प्रतिस्थापनहरूले प्रदर्शन परिवर्तन गर्दैन।
• प्याकेजिङ पुष्टि गर्नुहोस्:उचित स्पूलिङले kinks र स्थापना क्षति कम गर्दछ।
• ट्रेसिबिलिटीमा सहमत:सुनिश्चित गर्नुहोस् कि ब्याच आईडीहरू अर्थपूर्ण र कायम छन्।

FAQ

प्रश्न:छकपर स्ट्रेन्डेड तारसधैं ठोस तामा भन्दा राम्रो?
A:सधैं होइन। यदि तारहरू पूर्ण रूपमा स्थिर छ र तपाइँ निश्चित स्थापनाहरूको लागि अधिकतम कठोरता चाहनुहुन्छ भने, ठोसले राम्रोसँग काम गर्न सक्छ। लचिलोपन, कम्पन प्रतिरोध, वा सजिलो राउटिंग मामिलाहरूमा फसेको सामान्यतया छनौट गरिन्छ।

प्रश्न:के उच्च स्ट्र्यान्ड गणना स्वचालित रूपमा उच्च गुणस्तरको अर्थ हो?
A:यसको अर्थ सामान्यतया उच्च लचिलोपन हो, जसले चल्ने वा कम्पन गर्ने अनुप्रयोगहरूमा थकान जीवन सुधार गर्न सक्छ। तर यसलाई स्ट्र्यान्ड स्प्ले र असंगत सम्पर्कबाट बच्न सही टर्मिनेशन विधिहरू (प्रायः फेरुल्स वा उचित क्रिम लगहरू) सँग जोडिएको हुनुपर्छ।

प्रश्न:मैले नाङ्गो तामाको सट्टा टिन गरिएको तामा कहिले छनौट गर्नुपर्छ?
A:क्षरणको जोखिम बढी हुँदा (आद्रता, सामुद्रिक हावा, रासायनिक जोखिम) वा सोल्डरिङ स्थिरता महत्त्वपूर्ण हुँदा टिनको तामा छान्नुहोस्। बेयर तामा प्रायः नियन्त्रित इनडोर वातावरणमा प्राथमिकता दिइन्छ जहाँ लागत र अधिकतम चालकता प्राथमिकताहरू हुन्।

प्रश्न:तारको साइज सही देखिन्छ भने ओभर तताउने कारण के हो?
A:सबैभन्दा सामान्य अपराधीहरू समाप्ति मुद्दाहरू (खुला स्क्रू, कमजोर क्रिम, स्ट्र्यान्ड क्षति) र मार्ग समस्याहरू (बन्डल गरिएका केबलहरू तातोमा फ्याक्नु) हुन्। तारको आकारले मद्दत गर्छ, तर जडानहरू र स्थापना अभ्यासहरूले प्रायः वास्तविक-विश्व तापमान वृद्धि निर्धारण गर्दछ।

प्रश्न:"गलत" फँसेको तार प्राप्त गर्नबाट बच्न मैले खरिद अर्डरमा के राख्नु पर्छ?
A:कन्डक्टर साइज (AWG वा mm²), स्ट्र्यान्डिङ कन्स्ट्रक्शन (स्ट्र्यान्ड काउन्ट र स्ट्र्यान्ड व्यास), सतह फिनिश (बेयर वा टिन गरिएको), र कुनै पनि वातावरण वा समाप्ति अवरोधहरू निर्दिष्ट गर्नुहोस्। यदि तपाईंले "कपर स्ट्र्यान्डेड" मात्र लेख्नुभयो भने, तपाईंले भेरियन्टलाई जोखिममा पार्नुहुनेछ जसले एसेम्बली व्यवहार परिवर्तन गर्दछ।

निष्कर्ष

भरपर्दो बिजुली प्रणालीहरू स्प्रेडसिटहरूमा असफल हुँदैनन् - तिनीहरू तनाव बिन्दुहरूमा असफल हुन्छन्: टाइट बेन्डहरू, कम्पन प्यानलहरू, ओसिलो घेराहरू, र हतार समाप्तहरू।कपर स्ट्रेन्डेड तारलोकप्रिय छ किनभने यो ती तनाव बिन्दुहरूको लागि डिजाइन गरिएको हो, मेकानिकल लचिलोपन संग बलियो चालकता संयोजन। यदि तपाइँ stranding निर्माण परिभाषित गर्नुहुन्छ भने, वातावरणको लागि सही सतह फिनिश छनौट गर्नुहोस्, र यसलाई ठीकसँग समाप्त गर्नुहोस्, तपाइँ नाटकीय रूपमा पुन: कार्य र डाउनटाइम कम गर्नुहुन्छ।

यदि तपाइँ विकल्पहरूको मूल्याङ्कन गर्दै हुनुहुन्छ वा तपाइँको एप्लिकेसनमा फसेको निर्माणलाई मिलाउन मद्दत चाहानुहुन्छ भने, सम्पर्क गर्नुहोस्Dongguan Quande इलेक्ट्रोनिक्स कं, लिमिटेडर आफ्नो वर्तमान, भोल्टेज, राउटिङ अवरोध, र वातावरण विवरण साझा गर्नुहोस् — त्यसपछिहामीलाई सम्पर्क गर्नुहोस्तपाईंको अर्को परियोजनाको लागि नमूनाहरू वा अनुकूल सिफारिस अनुरोध गर्न।
