कपर ब्रेडले ग्राउन्डिङ र EMI नियन्त्रण कसरी सुधार गर्न सक्छ?

सार

तामाको चोटीती "साना भागहरू" मध्ये एक हो जसले चुपचाप निर्णय गर्छ कि प्रणाली चट्टान-ठोस महसुस गर्छ वा शोर, गर्मी, र बीचमा गल्तीहरूको रहस्य बक्स बन्छ। यदि तपाईंले कहिल्यै तातो चल्ने ग्राउन्ड स्ट्र्याप, हस्तक्षेपको साथ गुनगुनाउने क्याबिनेट, वा सबैभन्दा खराब सम्भावित समयमा क्र्याक गरिरहने लचिलो जडानसँग व्यवहार गर्नुभयो भने, यो गाइड तपाईंको लागि हो। हामी कपर ब्रेडले वास्तवमा के गर्छ, यो वास्तविक स्थापनाहरूमा किन असफल हुन्छ, र यसलाई कसरी चयन गर्ने, समाप्त गर्ने र यसलाई कायम राख्ने भनेर भङ्ग गर्नेछौं। ग्राउन्डिङ र शिल्डिङ लामो दूरीको लागि स्थिर रहन्छ।

सामग्रीको तालिका

• रूपरेखा
• रियल-वर्ल्ड पेन पोइन्टहरू कपर ब्रेडले समाधान गर्छ
• कपर ब्रेड के हो (र यो के होइन)
• अनुमान नगरी तामाको ब्रेड कसरी छनौट गर्ने
• द्रुत चयन तालिका
• समाप्ति र स्थापना असफल हुने छैन
• व्यावहारिक जाँच र प्रमाणीकरण
• सामान्य गल्तीहरू र सजिलो फिक्सहरू
• सामान्य प्रयोग केसहरू र दायाँ ब्रेड मिलाउँदै
• FAQ
• अर्को चरण

रूपरेखा

1. दुखाइको बिन्दु पहिचान गर्नुहोस्: गर्मी, कम्पन थकान, आवाज, जंग, वा ठाउँ अवरोधहरू
2. कामको प्रकार पुष्टि गर्नुहोस्: ग्राउन्डिङ स्ट्र्याप, बन्डिङ, शिल्डिङ स्लिभ, वा लचिलो कनेक्टर
3. ब्रेड प्रकार छान्नुहोस्: समतल बनाम ट्युबुलर, बेयर बनाम टिन्ड गरिएको, फाइन बनाम मोटो स्ट्र्यान्ड
4. उद्देश्यको साथ यसलाई आकार दिनुहोस्: क्रस-सेक्शनल क्षेत्र, लम्बाइ, र स्वीकार्य तापमान वृद्धि
5. सही रूपमा समाप्त गर्नुहोस्: क्रिम्प, वेल्ड/ब्रेज, वा सोल्डर (उचित भएमा मात्र)
6. फिल्डमा प्रमाणित गर्नुहोस्: प्रतिरोध, तापमान, र लोड अन्तर्गत "विगल परीक्षण"

रियल-वर्ल्ड पेन पोइन्टहरू कपर ब्रेडले समाधान गर्छ

मानिसहरू विरलै "चाहन्छ" कपर ब्रेड। तिनीहरू के चाहन्छन् समस्या हुन नदिनु हो। यहाँ शीर्ष दुखाइ बिन्दुहरू छन् तामा ब्रेड सम्बोधन गर्न निर्माण गरिएको छ:

• रुकावट ग्राउन्डिंगकम्पन, ढोका आन्दोलन, वा थर्मल विस्तारको कारणले गर्दा
• EMI मुद्दाहरूजस्तै अस्थिर संकेत, आवाज सेन्सर, वा अनुपालन टाउको दुखाइ
• तातो ठाउँहरूलचिलो जम्परहरूमा जहाँ ठोस केबल बारम्बार गतिमा बाँच्न सक्दैन
• जंगखुला बन्धन बिन्दुहरूमा, विशेष गरी आर्द्र वा नुनिलो वातावरणमा
• अन्तरिक्ष सीमाजहाँ गोलाकार केबल धेरै कडा वा सुरक्षित मार्गमा धेरै भारी छ

मुख्य लाभ लचीलापन छ। कपर ब्रेडले धेरै राम्रो स्ट्र्यान्डहरूमा झुकाउने तनाव फैलाउँछ, जसले यसलाई कडा कन्डक्टर भन्दा राम्रो गति सहन मद्दत गर्दछ। यसले बन्डिङ र सिल्डिङ एप्लिकेसनहरूका लागि फराकिलो सम्पर्क क्षेत्र पनि प्रदान गर्न सक्छ — सही रूपमा स्थापना गर्दा।

कपर ब्रेड के हो (र यो के होइन)

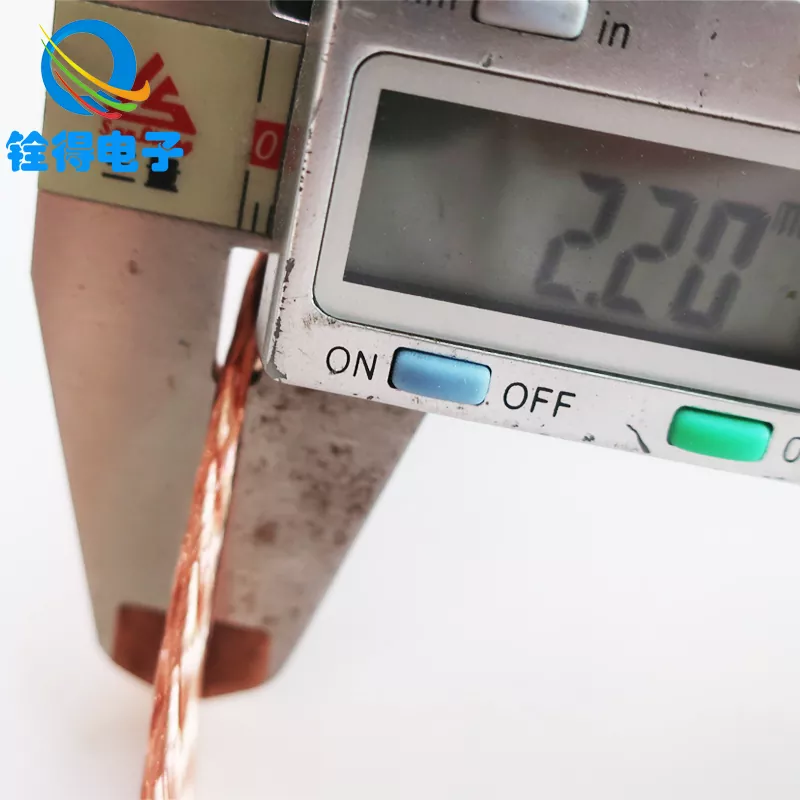

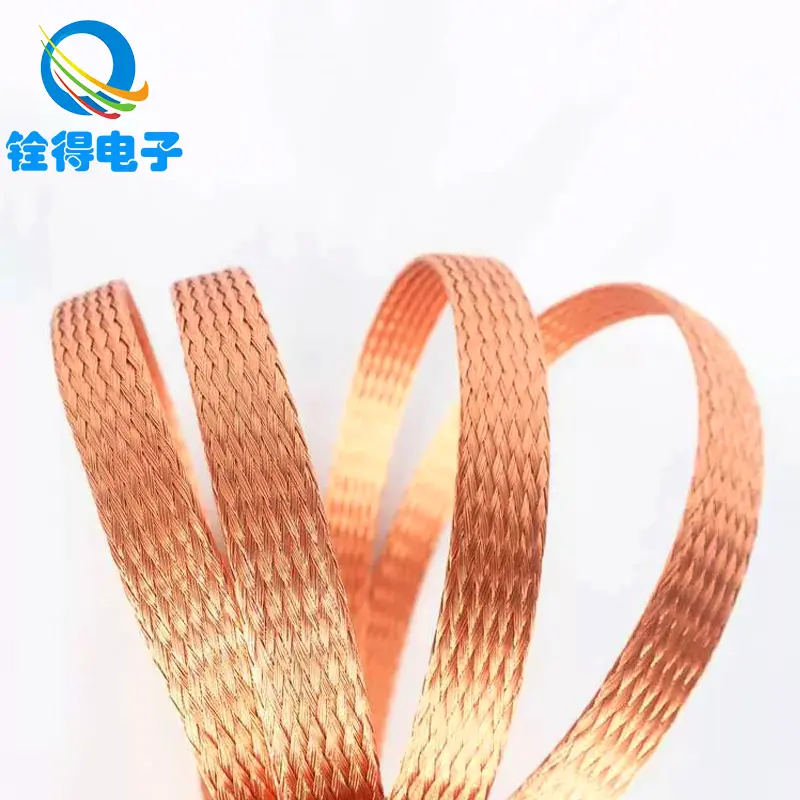

कपर ब्रेड धेरै तामाको तारबाट बनेको बुनेको कन्डक्टर हो। यसको रूपमा उत्पादन गर्न सकिन्छसमतल चोटी(ग्राउन्डिङ स्ट्र्यापका लागि सामान्य) वा कट्यूबलर चोटी(अक्सर केबलहरूमा ढाल आस्तीनको रूपमा प्रयोग गरिन्छ)।

यो के मा महान छ:

• लचिलो बन्धनचल्ने भागहरू (ढोकाहरू, ढक्कनहरू, मोटर फ्रेमहरू, हटाउन सकिने प्यानलहरू) बीचमा
• कम प्रतिबाधा मार्गहरूउच्च आवृत्तिहरूमा जब ज्यामिति र समाप्तिहरू अनुकूलित हुन्छन्
• मेकानिकल स्थायित्वदोहोर्याइएको फ्लेक्समा एकल ठोस कन्डक्टरको तुलनामा

यो के होइन:

• खराब ग्राउन्डिङ लेआउटहरूको लागि जादुई समाधान (लामो लूपहरू र ढिलो बन्डहरूले अझै पनि समस्या निम्त्याउँछ)
• सही कन्डक्टर साइजिङको लागि एक विकल्प (धेरै सानो अझै पनि तातो हुनेछ)
• खराब टर्मिनेशनहरू प्रतिरक्षा (धेरै "ब्रेड विफलता" समाप्ति विफलताहरू हुन्)

व्यावहारिक सोर्सिङमा, तपाईले प्रायः देख्नुहुनेछखाली तामारटिन लगाएको तामा। ओक्सीकरण प्रतिरोध हुँदा टिन गरिएको तामा लोकप्रिय छ र सजिलो सोल्डरबिलिटी प्राथमिकताहरू हुन्। अधिकतम चालकता र लागत दक्षता महत्त्वपूर्ण हुने नियन्त्रित, सुख्खा भित्री भागका लागि बेयर कपर बलियो विकल्प हुन सक्छ।

धेरै इन्जिनियरहरू र खरीददारहरू जस्तै निर्माताहरूसँग काम गर्छन्Dongguan Quande इलेक्ट्रोनिक्स कं, लिमिटेड जब उनीहरूलाई कपर ब्रेड विकल्पहरू चाहिन्छ ग्राउन्डिङ स्ट्र्यापहरू, शिल्डिङ आस्तीनहरू, वा विभिन्न स्थापना वास्तविकताहरूको लागि अनुकूल लचिलो कनेक्टरहरू।

अनुमान नगरी तामाको ब्रेड कसरी छनौट गर्ने

जब तपाइँ "braid = braid" मा सोच्न छोड्नुहुन्छ र यसको सट्टा यो बाँच्नुपर्ने कामको आधारमा निर्णय गर्नुहुन्छ भने कपर ब्रेड छनौट गर्न सजिलो हुन्छ। यो चेकलिस्ट प्रयोग गर्नुहोस्:

• 1) वर्तमान र तापमान वृद्धि:यदि ब्रेडले हाल (बन्डिङ मात्र होइन) बोकिरहेको छ भने, यसलाई आकार दिनुहोस् ताकि यो तातो नहोस्। ताप सामान्यतया पहिले समाप्तिमा देखा पर्दछ, त्यसपछि चोटीमा। शंका हुँदा, ठूलो क्रस-सेक्शन वा समानान्तर बहु ​​ब्रेडहरू छनौट गर्नुहोस्।
• 2) फ्लेक्स जीवन र गति ढाँचा:दिनमा १० पटक झुक्ने पट्टा लगातार कम्पन हुने स्ट्र्याप भन्दा फरक हुन्छ। बारम्बार फ्लेक्सिङको लागि, राम्रो स्ट्र्यान्डहरू र पर्याप्त ढिलोलाई प्राथमिकता दिनुहोस्। तीखो झुकाव र "कब्जा बिन्दुहरू"बाट बच्नुहोस्।
• 3) वातावरण:आर्द्रता, नुन कुहिरो, रासायनिक वाष्प, र बाहिरी एक्सपोजरले तपाईंलाई टिन गरिएको तामा र सुरक्षित बन्धन सतहहरूमा धकेल्छ। यदि भिन्न धातुहरू संलग्न छन् (उदाहरणका लागि, तामाको चोटी एल्युमिनियममा बाँधिएको), उचित हार्डवेयर र सतह तयारीको साथ क्षरण नियन्त्रणको लागि योजना बनाउनुहोस्।
• ४) ज्यामिति र लम्बाइ:छोटो सामान्यतया प्रदर्शन को लागी राम्रो छ। हालसम्म चल्न अनुमति दिँदा चोटीलाई सकेसम्म छोटो राख्नुहोस्। चौडा, फ्ल्याट ब्रेडहरूले बन्डिङ क्षेत्र सुधार गर्न सक्छ र लामो, पातलो सीसाको तुलनामा प्रेरक प्रभावहरू कम गर्न सक्छ।
• 5) समाप्ति विधि:चाँडै निर्णय गर्नुहोस्: क्रिम्प, वेल्ड/ब्रेज, वा सोल्डर। यसले कुन चोटी निर्माण र प्लेटिङको अर्थ निर्धारण गर्दछ। (र हो, अधिकांश मानिसहरू स्वीकार गर्न चाहने भन्दा समाप्तिहरू महत्त्वपूर्ण छन्।)

द्रुत चयन तालिका

समाप्ति र स्थापना असफल हुने छैन

यदि कपर ब्रेड "रहस्यपूर्ण रूपमा" असफल भयो भने, यो सामान्यतया किनभने समाप्तिलाई पछिको विचारको रूपमा व्यवहार गरिएको थियो। यहाँ कसरी जडान अन्तिम बनाउने छ:

• सतह तयारी:सफा, चम्किलो धातुको सम्पर्क सतहहरूले "कसिलो हुँदै जान्छ।" बन्डिङ आवश्यक भएको ठाउँमा पेन्ट/अक्साइड हटाउनुहोस्, र आवश्यकता अनुसार जोइन्टलाई सुरक्षित गर्नुहोस्।
• Crimping सही गरियो:ब्रेडको मोटाई र चौडाइको लागि सही लग एन्ड डाइ प्रोफाइल प्रयोग गर्नुहोस्। खराब क्रिम्पले उच्च प्रतिरोध र गर्मी सिर्जना गर्दछ। राम्रो क्रिम्प मेकानिकली स्थिर हुन्छ र विद्युत संगत।
• वेल्ड / ब्राज विकल्प:माग गर्ने अनुप्रयोगहरूको लागि (उच्च वर्तमान वा कठोर कम्पन), वेल्डेड वा ब्राज्ड टर्मिनेसनहरूले क्रिप र थर्मल थकानलाई कम गरेर सोल्डरिंगलाई अगाडि बढाउन सक्छ। यो तपाइँको विधानसभा प्रक्रिया र सामग्री मा निर्भर गर्दछ।
• सावधानी संग सोल्डरिंग:सोल्डरले वेणीलाई उठाउन सक्छ र लचिलो स्ट्र्यापलाई कडा "स्ट्रेस राइजर" मा परिणत गर्न सक्छ जुन सोल्डर गरिएको क्षेत्रको छेउमा आउँछ। यदि सोल्डरिङ आवश्यक छ भने, विकिंगलाई नियन्त्रणमा राख्नुहोस् र तनाव राहत प्रदान गर्नुहोस्।
• तनाव राहत र मार्ग:चोटीलाई हल्का घुमाउरो दिनुहोस्। तीखो तहबाट बच्नुहोस्। ब्रेडलाई किनारहरूमा रगड्नबाट रोक्नुहोस्। यदि चोटी चल्छ भने, यो सजिलै संग सर्नु पर्छ - स्क्र्याप, किंक, वा कोर्रा होइन।

एक साधारण नियम: चोटी लचिलो तत्व हुनुपर्छ, समाप्ति बिन्दु होइन। यदि तपाइँको जोडि काज बन्छ भने, तपाइँ थकान दरार र प्रतिरोध वृद्धि प्राप्त गर्नुहुनेछ।

व्यावहारिक जाँच र प्रमाणीकरण

तामाको चोटी ले आफ्नो काम गरिरहेको छ कि छैन भनी पुष्टि गर्न तपाईलाई प्रयोगशालाको आवश्यकता पर्दैन। यी व्यावहारिक जाँचहरूले धेरै जसो समस्याहरू चाँडै समात्छन्:

• प्रतिरोध जाँच (आधार रेखा):स्थापना पछि संयुक्त देखि संयुक्त प्रतिरोध मापन गर्नुहोस्, त्यसपछि कम्पन वा थर्मल साइकल चलाएर पुन: जाँच गर्नुहोस्।
• तापमान जाँच (भार अन्तर्गत):यदि ब्रेडले वर्तमान बोक्छ भने, प्रणाली चलाउनुहोस् र लगहरू र सम्पर्क अनुहारहरूमा हट स्पटहरू हेर्नुहोस्।
• दृश्य निरीक्षण:अँध्यारो, हरियो ओक्सिडेसन, भाँचिएको तार, वा ढिलो हार्डवेयर खोज्नुहोस्।
• विगल परीक्षण:पावर अफ र सुरक्षित प्रक्रियाहरू पछ्याएर, बिस्तारै असेंबलीलाई फ्लेक्स गर्नुहोस् र हेर्नुहोस् कि जोइन्टले मेकानिकली रूपमा स्थिर महसुस गर्दछ।

यदि प्रतिरोध समयको साथमा माथितिर बढ्छ भने, यसलाई प्रारम्भिक चेतावनीको रूपमा व्यवहार गर्नुहोस्। ब्रेड विरलै "अचानक असफल" हुन्छ - यो प्रणाली अविश्वसनीय नभएसम्म यो घट्छ।

सामान्य गल्तीहरू र सजिलो फिक्सहरू

• गल्ती:धेरै साँघुरो ब्रेड प्रयोग गर्दै किनभने यो "फिट हुन्छ।"
  समाधान:वर्तमान र कर्तव्य चक्रको लागि आकार। यदि ठाउँ तंग छ भने, समानान्तर वा फरक ज्यामितिमा बहु ब्रेडहरू विचार गर्नुहोस्।
• गल्ती:ओभर-सोल्डरिङ र ब्रेडलाई कडा पट्टीमा बदल्नुहोस्।
  समाधान:क्रिम्प वा नियन्त्रित समाप्ति विधिहरू प्राथमिकता दिनुहोस् र तनाव राहत थप्नुहोस्।
• गल्ती:पेन्ट, अक्साइड, वा दूषित सतहहरूमा बन्धन।
  समाधान:सतहलाई राम्ररी तयार गर्नुहोस् र आवश्यक भएमा एसेम्बली पछि यसलाई सुरक्षित गर्नुहोस्।
• गल्ती:लामो, लुपिङ ब्रेड चल्छ जसले एन्टेना जस्तै काम गर्दछ।
  समाधान:यसलाई छोटो, प्रत्यक्ष, र मेकानिकली समर्थित राख्नुहोस्।
• गल्ती:भिन्न धातु जोइन्टहरूमा जंगलाई बेवास्ता गर्दै।
  समाधान:वातावरणको लागि उपयुक्त हार्डवेयर, कोटिंग्स, र संयुक्त सुरक्षा प्रयोग गर्नुहोस्।

सामान्य प्रयोग केसहरू र दायाँ ब्रेड मिलाउँदै

कपर ब्रेड धेरै उद्योगहरूमा देखा पर्दछ किनभने यसले बिजुली र मेकानिकल आवश्यकताहरूको एक विशिष्ट संयोजन समाधान गर्दछ। यहाँ सामान्य प्रयोग मामिलाहरू छन् र के प्राथमिकता दिनुहोस्:

• नियन्त्रण क्याबिनेट र घेराहरू:ढोका र हटाउन सकिने प्यानलहरूको लागि भरपर्दो बन्धनलाई प्राथमिकता दिनुहोस्। बलियो लगहरू भएको फ्ल्याट कपर ब्रेड स्ट्र्यापहरू सामान्य छन्।
• स्वचालन र रोबोटिक्स:फ्लेक्स जीवन र तनाव राहतलाई प्राथमिकता दिनुहोस्। मोशन साइकलले खराब राउटिंगलाई धेरै मानिसहरूले अपेक्षा गरेभन्दा बढी सजाय दिन्छ।
• पावर इलेक्ट्रोनिक्स (इन्भर्टर, ड्राइभ, UPS):वर्तमान क्षमता र थर्मल स्थिरतालाई प्राथमिकता दिनुहोस्। वास्तविक अपरेटिङ लोड अन्तर्गत तापमान प्रमाणित गर्नुहोस्।
• केबल ढाल आस्तीन:निरन्तर कभरेज र उचित समाप्ति प्रविधिलाई प्राथमिकता दिनुहोस्। खराब अन्त जडान भएको ठूलो आस्तीनले लगातार परिणामहरू प्रदान गर्दैन।
• दूरसंचार र उपकरण:कम-शोर बन्धन र स्थिर जडानहरूलाई प्राथमिकता दिनुहोस् जुन समयको साथ बहाव गर्दैन।

जब तपाइँ कपर ब्रेड स्रोत गर्नुहुन्छ, सबैभन्दा उपयोगी आपूर्तिकर्ताहरूले वातावरण, गति, वर्तमान, र समाप्ति विधिको बारेमा सोध्नेछन्-किनकि ती विवरणहरूले ब्रेडले व्यवहार गर्छ कि गर्दैन भनेर निर्धारण गर्दछ। जस्तै दीर्घकालीन समाधान वा पुनरावर्ती मर्मत वस्तु।

FAQ

1) टिन लगाएको कपर ब्रेड सधैं खाली तामा भन्दा राम्रो हुन्छ?

सधैं होइन। टिन गरिएको कपर ब्रेड जंग प्रतिरोधको लागि उत्कृष्ट छ र केहि विधानसभा विधिहरूमा काम गर्न सजिलो हुन सक्छ। खाली तामा सफा, सुख्खा वातावरणमा आदर्श हुन सक्छ जहाँ अक्सिडेशन जोखिम कम छ र अधिकतम चालकता प्राथमिकता हो।

२) मेरो कपर ब्रेड किन छेउमा तातो हुन्छ?

तातो छेउले सामान्यतया समाप्तिमा उच्च प्रतिरोधलाई संकेत गर्छ: खराब क्रिमिङ, दूषित सतहहरू, ढीलो हार्डवेयर, वा हालको लागि धेरै सानो जोड। चोटीलाई दोष दिनु अघि पहिले समाप्ति ठीक गर्नुहोस्।

३) के कपर ब्रेडले मानक ग्राउन्ड तार प्रतिस्थापन गर्न सक्छ?

जब तपाईलाई लचिलोपन, फराकिलो बन्धन क्षेत्र, वा आन्दोलनबाट बच्ने बलियो पट्टा चाहिन्छ तब कपर ब्रेड उत्तम हुन्छ। स्थिर, सुरक्षित रनहरूको लागि, एक मानक कन्डक्टर सरल हुन सक्छ। धेरै प्रणालीहरूले दुबै प्रयोग गर्दछ - प्रत्येक जहाँ यसले अर्थ दिन्छ।

4) ग्राउन्डिङ ब्रेड कति छोटो हुनुपर्छ?

अझै पनि आन्दोलन र सुरक्षित मार्ग अनुमति दिंदा व्यावहारिक रूपमा छोटो। अतिरिक्त लम्बाइले अवांछित लूप क्षेत्र र मेकानिकल फ्लपपन थप्न सक्छ। एक कोमल वक्र लामो लूप भन्दा राम्रो छ।

5) कपर ब्रेडको साथ सबैभन्दा ठूलो स्थापना गल्ती के हो?

यसलाई "तामाको टुक्रा मात्र" जस्तै व्यवहार गर्दै र समाप्ति गुणस्तर र सतह तयारीलाई बेवास्ता गर्दै। संयुक्त प्रणाली हो। यदि संयुक्त अस्थिर छ भने, प्रदर्शन बहाव हुनेछ र विफलताहरू पछ्याउनेछन्।

6) म कसरी चलिरहेको पट्टामा थकान क्र्याकिंग रोक्न सक्छु?

ढिलो प्रदान गर्नुहोस्, तीखो झुकावहरूबाट जोगिनुहोस्, टर्मिनेसनलाई काज बन्नबाट जोगाउनुहोस्, र किनारहरूमा रगड्नबाट रोक्नुहोस्। यदि गति बारम्बार छ भने, बारम्बार फ्लेक्सिङको लागि निर्माण छनौट गर्नुहोस् र तनाव राहत थप्नुहोस्।

7) के कपर ब्रेडले हस्तक्षेप मुद्दाहरूमा मद्दत गर्न सक्छ?

हो—जब सहि राउटिङ र टर्मिनेसनको साथ बन्डिङ स्ट्र्याप वा शिल्डिङ स्लिभको रूपमा प्रयोग गरिन्छ। यदि शोर रहिरह्यो भने, पूर्ण ग्राउन्डिङ लेआउटको समीक्षा गर्नुहोस् र बन्डहरू छोटो, सफा र सुसंगत छन् भनेर सुनिश्चित गर्नुहोस्।

अर्को चरण

तामाको चोटी ले राम्रो काम गर्छ जब यसलाई डिजाइन गरिएको कम्पोनेन्ट जस्तै व्यवहार गरिन्छ—वातावरणका लागि चयन गरिएको, कामको लागि साइज गरिएको, र सावधानीपूर्वक समाप्त गरियो। त्यसो गर्नुहोस्, र तपाईंले स्थिर ग्राउन्डिङ, कम आवाज आश्चर्यहरू, र धेरै कम "किन यो फेरि असफल भइरहेको छ" मर्मत प्राप्त गर्नुहोस्।

यदि तपाइँ ग्राउन्डिङ स्ट्र्यापहरू, ढाल आस्तीनहरू, वा अनुकूलन लचिलो कनेक्टरहरूको लागि कपर ब्रेड चयन गर्दै हुनुहुन्छ र तपाइँको वास्तविक अनुप्रयोग विवरणहरूमा आधारित सिफारिस चाहनुहुन्छ भने, Dongguan Quande इलेक्ट्रोनिक्स कं, लिमिटेड विनिर्देश मिलान र उत्पादन विकल्पहरू समर्थन गर्न सक्छ-हामीलाई सम्पर्क गर्नुहोस्तपाइँका आवश्यकताहरु बारे छलफल गर्न र तपाइँको स्थापना सर्तहरूमा फिट हुने समाधान प्राप्त गर्न।
