किन सोल्डर विक ब्रेड तार क्लीन डिसोल्डरिंगको लागि गो-टू उपकरण हो?

सार

डिसोल्डरिङले नियन्त्रित महसुस गर्नुपर्छ, हाई-स्टेक जुवाजस्तो होइन जहाँ प्याडहरू उठ्छन्, पिलहरू पत्ता लगाउँछन्, र सोल्डर जताततै छिन्न्छन्। यो गाइड कसरी तोड्छसोल्डर विक ब्रेड तारकाम गर्दछ, किन यो वास्तविक-विश्व पुन: कार्यमा असफल हुन्छ, र कसरी सबैभन्दा सामान्य समाधान गर्ने दोहोर्याउने प्रक्रियाको साथ दुखाइ बिन्दुहरू। तपाईंले व्यावहारिक चयन चार्ट, समस्या निवारण तालिका, र चेकलिस्ट-शैली पनि प्राप्त गर्नुहुनेछ कार्यप्रवाह जसले तपाइँलाई कम्पोनेन्टहरू र पीसीबीको सुरक्षा गर्दा सोल्डर सफासँग हटाउन मद्दत गर्दछ।

सामग्री

• एक नजर मा रूपरेखा
• सोल्डर विक ब्रेड तार बुझ्दै
• ग्राहक दुखाइ बिन्दुहरू र किन Desoldering गलत जान्छ
• कामको लागि सही ब्रेड छनौट गर्दै
• एक सफा, दोहोरिने डिसोल्डरिंग कार्यप्रवाह
• चौडाइ, गर्मी, र प्रयोग केसहरूको लागि चयन तालिका
• जिद्दी सोल्डरको लागि समस्या निवारण तालिका
• SMD, कनेक्टरहरू, र बहु-तह बोर्डहरूका लागि उन्नत सुझावहरू
• हेरचाह, भण्डारण, र पोस्ट-सफाई
• FAQ
• अर्को चरणहरू

एक नजर मा रूपरेखा

• के desoldering चोटी साँच्चै संयुक्त मा गर्दैछ (र यो के गर्न सक्दैन)
• "सामान्य" पुन: कार्य गर्दा प्याडहरू किन उठाउँछन् र पिलहरू पत्ता लगाउँछन्
• तपाईंको जोर्नीहरू मिलाउन चौडाइ र प्रवाह व्यवहार कसरी छनौट गर्ने
• एक चरण-दर-चरण विधि जसले गर्मीको तनाव कम गर्दछ र विकिंग गति सुधार गर्दछ
• चयन र समस्या निवारणका लागि तालिकाहरू
• FAQs जसले क्रेता र प्राविधिकहरूले प्रायः सोध्ने प्रश्नहरूलाई सम्बोधन गर्दछ

सोल्डर विक ब्रेड तार बुझ्दै

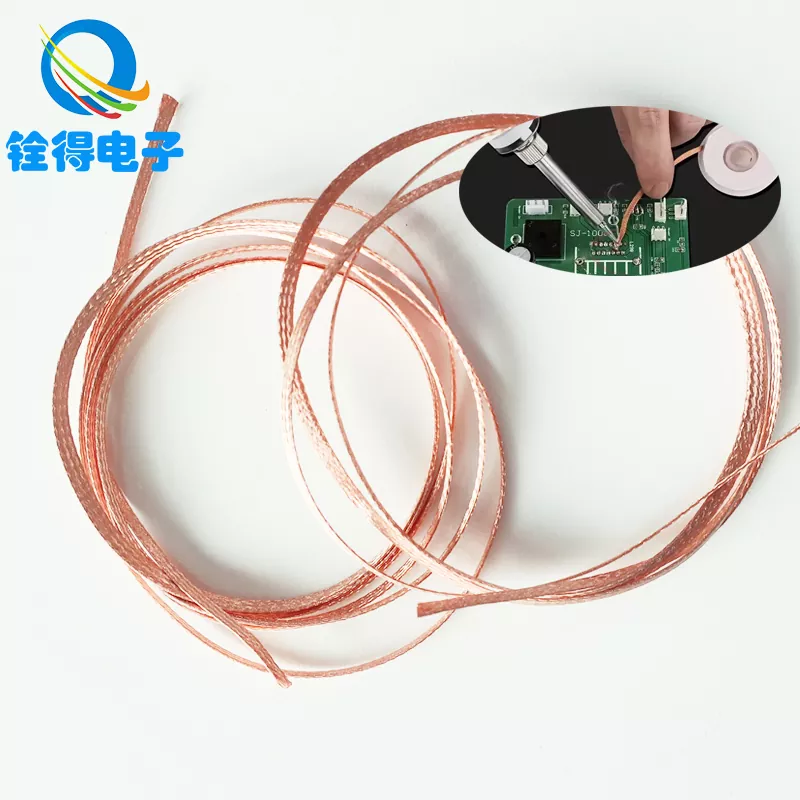

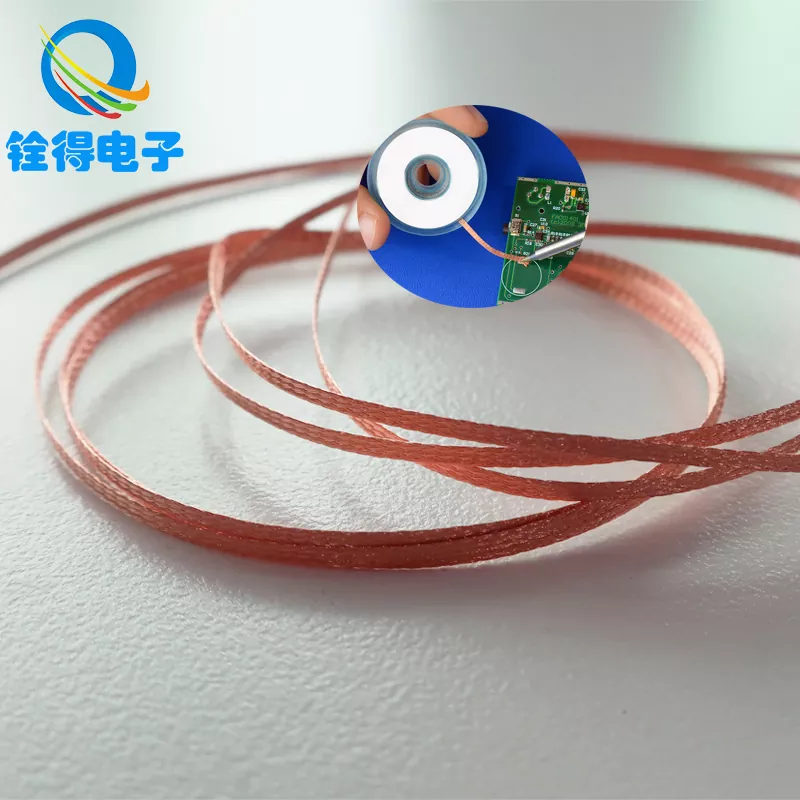

सोल्डर विक ब्रेड तार(जसलाई डेसोल्डरिङ ब्रेड पनि भनिन्छ) एक बुनेको तामाको रिबन हो जुन पिघलेको सोल्डरलाई जोडबाट टाढा तान्न डिजाइन गरिएको हो। चोटीले स-साना च्यानलहरूको नेटवर्क जस्तै काम गर्दछ: एक पटक सोल्डर तरल हुन्छ, केशिका कार्यले यसलाई तामाको बुनाईमा तान्छ। राम्रो ब्रेडले "टच सोल्डर" मात्र गर्दैन - यसले यसलाई छिट्टै अवशोषित गर्छ, त्यसपछि जब तपाईं उठ्नुहुन्छ सफा रूपमा रिलीज हुन्छ।

धेरैजसो चोटी तामामा आधारित हुन्छ किनभने तामाले कुशलतापूर्वक तातो स्थानान्तरण गर्छ र फ्लक्स उपस्थित हुँदा सजिलै भिजेको हुन्छ। फ्लक्स यहाँ शान्त नायक हो: यसले अक्साइडहरू हटाउँछ, सोल्डर प्रवाहमा मद्दत गर्दछ, र नाटकीय रूपमा विकिंग गति सुधार गर्दछ। पर्याप्त प्रवाह बिना, प्रिमियम ब्रेड पनि "मरेको" महसुस गर्न सक्छ। तपाईलाई चाहिएको भन्दा लामो समयसम्म तातो धारण गर्न बाध्य पार्दै — र त्यहीँ बोर्डहरू क्षतिग्रस्त हुन्छन्।

• यो के को लागी राम्रो छ:प्याडहरू सफा गर्ने, पुलहरू सफा गर्ने, थप सोल्डर हटाउने, पुन: कामको लागि तयारी गर्ने।
• यो के छैन:उचित संयुक्त तताउने को एक विकल्प, वा खराब थर्मल पहुँच संग चिसो जोडहरु को लागी एक जादुई इरेजर।

ग्राहक दुखाइ बिन्दुहरू र किन Desoldering गलत जान्छ

डिसोल्डरिङ नराम्रो रूपमा जाँदा मानिसहरूले प्राय: चोटीलाई दोष दिन्छन्। निष्पक्ष। तर वास्तविक कारण लगभग सधैं बीच एक बेमेल छ ब्रेड चौडाइ, फ्लक्स गतिविधि, फलामको तापक्रम, र कसरी तातो जोइन्टमा सारिन्छ।

दुखाइ बिन्दु 1: प्याड लिफ्ट वा ट्रेस पिल

यो सामान्यतया तब हुन्छ जब तातो धेरै लामो हुन्छ, वा जब तपाईं सोल्डरलाई "स्क्रब" गर्न कोशिस गरिरहनु भएको जस्तो कडा रूपमा थिचिएको हुन्छ। तामाको प्याड मुनिको टाँसिएको तातोले नरम पार्दा अतिरिक्त दबाबले मेकानिकल तनाव बढाउँछ। फिक्स विपरीत छ: प्रयोग गर्नुहोस्कमफ्लक्स र सही ब्रेड चौडाइको साथ बलियो बनाउनुहोस् र विकिंग दक्षता सुधार गर्नुहोस् ताकि समय-अन-तातो ड्रप।

दुखाइको बिन्दु 2: चोटीले सोल्डरलाई अवशोषित गर्दैन

सामान्य कारणहरूमा अक्सिडाइज्ड ब्रेड, अपर्याप्त फ्लक्स, धेरै कम तापक्रम, वा पूर्ण रूपमा पग्लिएको जोर्नी समावेश हुन्छ। यदि संयुक्त साँच्चै छैन तरल, सोल्डर बुनाईमा प्रवाह हुनेछैन - यो त्यहाँ बस्छ, तपाईलाई गिल्ला गर्दै।

दुखाइ बिन्दु 3: प्याडमा सोल्डर स्मियर वा पुन: घनिष्ट हुन्छ

यो अक्सर हुन्छ जब चोटी गलत समयमा उठाइन्छ वा ब्रेड अलग हुनु अघि फलाम हटाइन्छ। सोल्डर जम्छ र ब्रेडलाई प्याडमा टाँस्नुहोस्, प्याड लिफ्टलाई निम्तो दिनुहोस्। समय मामिलाहरू: सोल्डर अझै पग्लिएको बेला जोडबाट अलग वेणी।

दुखाइ बिन्दु 4: गर्मी-संवेदनशील घटकहरू तनावमा हुन्छन्

जडानकर्ताहरू, प्लास्टिकको आवासहरू, र नजिकैका आईसीहरूले लामो समयसम्म तातो मन पराउँदैनन्। यदि तपाईंको विधिलाई लामो सम्पर्क समय चाहिन्छ भने, तपाईं हार्ड मोडमा खेल्दै हुनुहुन्छ। समाधान एक छिटो, नियन्त्रित प्रक्रिया हो - र कहिलेकाहीँ अन्य उपकरणहरू (जस्तै सोल्डर सक्शन वा कम-पघ्ने मिश्र धातुहरू) सँग जोड्ने। विशिष्ट जोडहरू।

कामको लागि सही ब्रेड छनौट गर्दै

ब्रेड किन्दा अनुमान लगाउनु हुँदैन। तीन व्यावहारिक कारकहरूबाट सुरु गर्नुहोस्: चौडाइ, प्रवाह व्यवहार, र बुनाईको स्थिरता। जब यी तपाइँको काम संग पङ्क्तिबद्ध,सोल्डर विक ब्रेड तारबोर्डहरूमा छिटो, अनुमानित, र कोमल हुन्छ।

• चौडाइ:ब्रेड चौडाइलाई प्याड/जोइन्ट साइजमा मिलाउनुहोस्। धेरै संकीर्ण तुरुन्तै संतृप्त हुन्छ; धेरै चौडाले तातो चोर्छ र पग्लन्छ।
• प्रवाह गतिविधि:प्रभावकारी फ्लक्स भएको चोटी छिटो भिज्छ। जिद्दी पुरानो जोडहरूको लागि, बाह्य प्रवाहको स्पर्श थप्न मद्दत गर्दछ।
• बुनाई स्थिरता:ब्रेड घनत्वले पनि केशिका कार्यमा सुधार गर्दछ। अनियमित बुनाईले असमान अवशोषण र "स्किपिङ" निम्त्याउँछ।
• सफा तामा:अक्सिडाइज्ड तामा राम्रोसँग बिक्दैन। भण्डारण र प्याकेजिङले मानिसहरूलाई स्वीकार गर्नु भन्दा बढी महत्त्वपूर्ण छ।

यदि तपाइँ उत्पादन वा सेवा कार्यको लागि सोर्सिङ गर्दै हुनुहुन्छ भने, स्थिरता प्रदर्शन जत्तिकै महत्त्वपूर्ण छ। धेरै टोलीहरूले एक स्थिर आपूर्तिकर्ता छनोट गर्छन् त्यसैले प्राविधिकहरू चोटीले कसरी व्यवहार गर्छ भनेर निरन्तर पुन: सिकिरहेका छैनन्। यो जहाँ अनुभवी निर्माताहरू जस्तैDongguan Quande इलेक्ट्रोनिक्स कं, लिमिटेडपुनरावृत्ति, प्याकेजिङ्ग नियन्त्रण, र धेरै देखि धेरै स्थिरता को लागी अक्सर मूल्याङ्कन गरिन्छ।

एक सफा, दोहोरिने डिसोल्डरिंग कार्यप्रवाह

यहाँ एउटा विधि छ जसले बोर्ड तनाव कम गर्दछ र परिणाम सुधार गर्दछ। यसलाई नियमित रूपमा व्यवहार गर्नुहोस्, फ्रिस्टाइल प्रदर्शन होइन। तपाईंले सोल्डर कति चाँडो वेणीमा सर्छ भन्नेमा सबैभन्दा ठूलो सुधार देख्नुहुनेछ।

1. संयुक्त तयारी गर्नुहोस्:पुरानो जोर्नीहरूमा थोरै मात्रामा ताजा सोल्डर थप्नुहोस्। यो गलत सुनिन्छ, तर यसले गर्मी स्थानान्तरणमा मद्दत गर्दछ र कम गर्दछ "आधा पिघले" सोल्डर को मौका जसले विक गर्न अस्वीकार गर्दछ।
2. फ्लक्स थप्नुहोस् (हो, ब्रेड फ्लक्स गरिएको भए पनि):प्याड वा ब्रेड टिपमा बाहिरी फ्लक्सको सानो मात्राले प्रदर्शन परिवर्तन गर्न सक्छ, विशेष गरी पुरानो बोर्डहरूमा।
3. चोटी राख्नुहोस्, त्यसपछि फलाम:पहिले सोल्डरमा ब्रेड सेट गर्नुहोस्, त्यसपछि ब्रेडको माथि फलाम राख्नुहोस्। यसले ब्रेडलाई तताउँछ र सँगै जोडिन्छ र केशिका प्रवाहलाई प्रोत्साहित गर्दछ।
4. हल्का दबाब प्रयोग गर्नुहोस्:तपाइँ सम्पर्कलाई मार्गदर्शन गर्दै हुनुहुन्छ, PCB लाई स्यान्डिङ गर्दैन। गर्मीले काम गर्न दिनुहोस्।
5. प्रवाह हेर्नुहोस्:तपाईंले सोल्डरलाई वेणीमा माइग्रेट गरेको देख्नुपर्छ। एकपटक खण्ड संतृप्त भएपछि, ताजा क्षेत्रमा स्लाइड गर्नुहोस्।
6. सही तरिकाले उठाउनुहोस्:ब्रेड र फलामलाई सँगै लिनुहोस्, त्यसपछि आवश्यक भएमा पग्लिएको बेला अलग गर्नुहोस्। प्याडबाट चिसो चोटी नछोड्नुहोस्।
7. सफा समाप्त गर्नुहोस्:यदि फ्लक्स अवशेषहरू तपाईंको सभाको लागि महत्त्वपूर्ण छ भने, उपयुक्त विलायक र लिन्ट-फ्री स्वाबले क्षेत्र सफा गर्नुहोस्।

सही गरेपछि,सोल्डर विक ब्रेड तार"हुनसक्छ" जस्तो लाग्दैन। यो एक नियन्त्रित स्थानान्तरण जस्तै लाग्छ: सोल्डर जहाँ तपाईं जान चाहनुहुन्छ त्यहाँ जान्छ, र प्याड शान्त रहन्छ।

चौडाइ, गर्मी, र प्रयोग केसहरूको लागि चयन तालिका

जिद्दी सोल्डरको लागि समस्या निवारण तालिका

SMD, कनेक्टरहरू, र बहु-तह बोर्डहरूका लागि उन्नत सुझावहरू

केही जोर्नीहरू अरूहरू भन्दा कडा लड्छन्। बहु-तह बोर्डहरू चाँडै तातो डूब्छन्; ठूला ग्राउन्ड प्लेनहरू विशाल तातो स्पन्जहरू जस्तै काम गर्छन्। ट्रिक ब्रूट फोर्स होइन - यसले थर्मल ट्रान्सफरमा सुधार गर्दैछ ताकि तपाईं छिटो भित्र र बाहिर जानुहोस्।

• जमीनी विमानहरूको लागि:ठुलो टिप र मध्यम/चौडा ब्रेड प्रयोग गर्नुहोस्। प्रवाह थप्नुहोस्। यदि तपाइँको प्रक्रियाले अनुमति दिन्छ भने बोर्डलाई पूर्व तताउने विचार गर्नुहोस्।
• फाइन-पिच पिनहरूको लागि:साँघुरो वेणी, हल्का सम्पर्क, र बारम्बार वेणी परिवर्तनहरू प्रयोग गर्नुहोस्। संतृप्त ब्रेडले सोल्डरलाई पिनहरूमा तान्दछ।
• जडानकर्ताहरूको लागि:चरणहरूमा पिन-द्वारा-पिन काम गर्नुहोस्। सीसा मुक्त गर्न पर्याप्त सोल्डर खाली गर्नुहोस्, त्यसपछि अति तताउने सट्टा पुन: मूल्याङ्कन गर्नुहोस्।
• दोहोर्याइएको पुन: कार्यको लागि:पासहरू बीचको अवशेषहरू सफा गर्नुहोस्। पुरानो फ्लक्स र ओक्सिडेशन निर्माण र ढिलो wicking।

यदि तपाइँको टोलीले बारम्बार पुन: कार्य गर्दछ भने, लगातार ब्रेड प्रदर्शनले समय बचत गर्दछ र स्क्र्याप कम गर्दछ। त्यसैले धेरै खरीददारहरूले मूल्याङ्कन गर्छन्सोल्डर विक ब्रेड तार"यसले काम गर्छ" मा मात्र होइन, "यसले हरेक पटक उस्तै काम गर्छ।"

हेरचाह, भण्डारण, र पोस्ट-सफाई

जब तामा अक्सिडाइज हुन्छ वा फ्लक्स सुक्छ तब ब्रेड प्रदर्शन घट्छ। ब्रेडलाई उपभोग्य वस्तुको रूपमा व्यवहार गर्नुहोस् जुन सफा भण्डारण योग्य छ।

• पसल सिल गरिएको:अक्सिडेशन कम गर्न प्रयोगमा नभएको बेला यसको प्याकेजिङ्गमा ब्रेड राख्नुहोस्।
• ताजा खण्डहरू प्रयोग गर्नुहोस्:एकपटक संतृप्त भएपछि, काट्नुहोस् वा अगाडि बढ्नुहोस्। भरिएको चोटी पुन: प्रयोग गर्दा विकिङ्ग सुस्त हुन्छ र तातो एक्सपोजर बढ्छ।
• पुन: कार्य पछि सफा गर्नुहोस्:यदि अवशेष चिन्ताको विषय हो भने, प्याड क्षेत्र सफा गर्नुहोस् र पुन: सोल्डर गर्नु अघि निरीक्षण गर्नुहोस्।
• परिणाम निरीक्षण गर्नुहोस्:राम्रोसँग सफा गरिएको प्याड समान र पुनः टिनिङ वा कम्पोनेन्ट प्लेसमेन्टको लागि तयार हुनुपर्छ।

खरिद टोलीहरूको लागि, यो प्याकेजिङ्ग स्थिरता र लेबलिंग स्पष्टता जाँच गर्न लायक छ, विशेष गरी बहु-चौडाइ सूचीहरूको लागि। आपूर्तिकर्ताहरू मन पराउँछन्Dongguan Quande इलेक्ट्रोनिक्स कं, लिमिटेड प्राय: ब्याचहरूमा स्थिर विशिष्टताहरू समर्थन गर्न सोधिन्छ त्यसैले प्राविधिकहरूले अनुमानित ह्यान्डलिंगमा भर पर्न सक्छन्।

FAQ

के म लेड-फ्री सोल्डरमा सोल्डर विक प्रयोग गर्न सक्छु?

हो। लीड-फ्री सोल्डरलाई सामान्यतया थोरै बलियो थर्मल ट्रान्सफर र राम्रो फ्लक्स गतिविधि चाहिन्छ। उपयुक्त टिप प्रयोग गर्नुहोस्, ठोस सम्पर्क सुनिश्चित गर्नुहोस्, र विकिंग गर्नु अघि संयुक्त प्रवाहमा मद्दत गर्नको लागि थोरै मात्रामा ताजा सोल्डर र फ्लक्स थप्ने विचार गर्नुहोस्।

किन ताजा मिलाप थप्दा कहिलेकाहीँ हटाउन सजिलो हुन्छ?

ताजा सोल्डरले तातो स्थानान्तरण सुधार गर्दछ र पुरानो अक्सिडाइज्ड जोइन्टलाई "पुनः सक्रिय" गर्न सक्छ। एकपटक जोइन्ट समान रूपमा पग्लिएपछि, ब्रेडले सोल्डर तान्न सक्छ आंशिक रूपमा पग्लिएको सामग्रीसँग लड्नुको सट्टा छिटो बुनाईमा।

मैले मेरो पूर्वनिर्धारित रूपमा कुन ब्रेड चौडाइ राख्नु पर्छ?

एक मध्यम चौडाइ मिश्रित मर्मत कार्यको लागि राम्रो सामान्य-उद्देश्य विकल्प हो, तर यदि तपाईंको काम प्रायः राम्रो-पिच SMD छ भने, आफ्नो रूपमा एक साँघुरो चोटी राख्नुहोस्। दैनिक चालक। यदि तपाइँ प्राय: कनेक्टर वा प्वाल प्याडहरू ह्यान्डल गर्नुहुन्छ भने, छिटो अवशोषणको लागि फराकिलो विकल्प थप्नुहोस्।

म कसरी प्याड लिफ्टिङ रोक्न सक्छु?

बस्ने समय घटाउनुहोस्, हल्का दबाब प्रयोग गर्नुहोस्, फ्लक्स थप्नुहोस्, र कुशलतापूर्वक विक्स गर्ने चौडाइ छनोट गर्नुहोस्। तपाईंले जति लामो समय गर्मी राख्नुहुन्छ, उच्च जोखिम। प्याडबाट चिसो चोटी कहिल्यै नछल्नुहोस् - छोटकरीमा पुन: तताउनुहोस् र यसको सट्टा सफा गर्नुहोस्।

यदि ब्रेड फ्लक्स गरिएको छ भने बाह्य प्रवाह आवश्यक छ?

सधैं होइन, तर यसले प्रायः पुरानो बोर्डहरू, सीसा-रहित जोडहरू, र अक्सिडाइज्ड प्याडहरूमा मद्दत गर्दछ। एक सानो रकमले महत्वपूर्ण रूपमा wicking र गति बढाउन सक्छ गर्मी एक्सपोजर कम गर्नुहोस्, जसले PCB लाई सुरक्षित गर्दछ।

किन ब्रेडले कहिलेकाहीँ "तान्नुहोस्" सोल्डर र पुलहरू निम्त्याउँछ?

यो सामान्यतया तब हुन्छ जब ब्रेड खण्ड पहिले नै संतृप्त हुन्छ वा जब तपाईं फाइन-पिच पिनहरूको लागि धेरै ठूलो चौडाइ प्रयोग गर्दै हुनुहुन्छ। ताजा ब्रेड प्रयोग गर्नुहोस्, साँघुरो जानुहोस्, र हल्का सम्पर्कको साथ नियन्त्रित दिशामा सार्नुहोस्।

अर्को चरणहरू

यदि तपाइँ सफा, छिटो, र दोहोर्याउन मिल्ने डिसोल्डरिङ चाहनुहुन्छ भने, सहीसोल्डर विक ब्रेड तारछनोटले प्रविधि जत्तिकै महत्त्वपूर्ण छ। चाहे तपाईं मर्मत बेन्चको लागि धेरै चौडाइहरू भण्डार गर्दै हुनुहुन्छ वा उत्पादन पुन: कार्यको लागि स्थिर आपूर्ति सोर्स गर्दै हुनुहुन्छ, लगातार ब्रेड व्यवहार भएको स्क्र्याप कम गर्न, बोर्ड सुरक्षित गर्न, र प्राविधिक समय बचत गर्न सक्नुहुन्छ।

भरपर्दो विकल्पहरू खोज्दै हुनुहुन्छ र तपाइँको एप्लिकेसनहरूमा मिल्दो ब्रेड चौडाइहरूमा स्पष्ट मार्गदर्शन खोज्दै हुनुहुन्छ?हामीलाई सम्पर्क गर्नुहोस्आफ्नो प्रयोग मामला छलफल गर्न, र हामी तपाईंलाई तपाईंको कार्यप्रवाहको लागि सबैभन्दा व्यावहारिक कन्फिगरेसन छनोट गर्न मद्दत गर्नेछौं।
